FONDATIONS chapelle - Présentation par couches espacées de 40cm entre le sol (00cm) et la profondeur de 160cm
Loupe avec pointeur - Flèches Gauche/Droite - Monter/Descendre - Recadrer avec ascenseur à droite écran

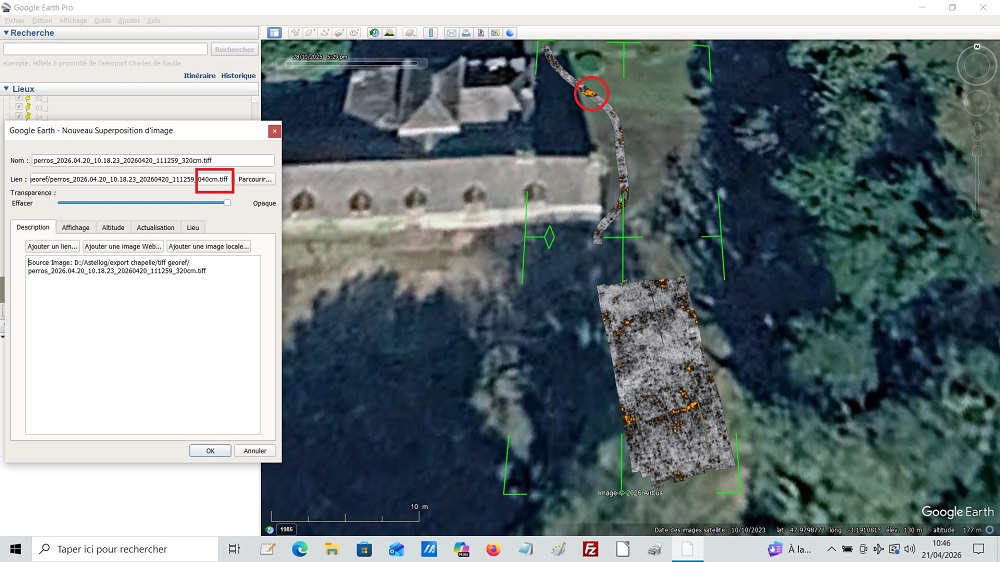

20/04/2026 - Niveau -40 cm
L'opérateur ASTELLOG a eu la bonne idée de laisser en marche le GPR en passant du boyau du souterrain (pas de réception GPS à cause masquage satellites par la tour) à la chapelle (début réception GPS en fin de masquage tour)

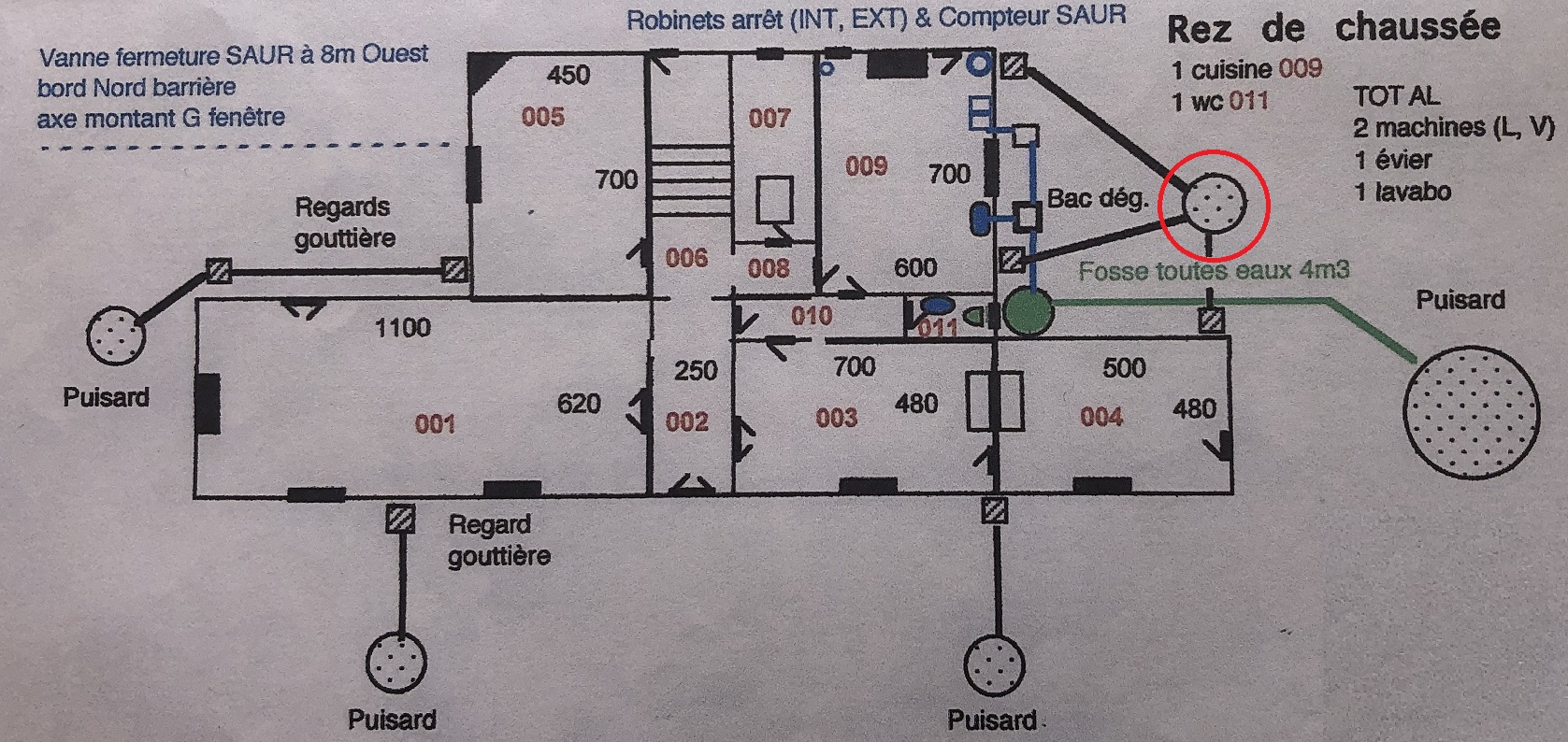

Présence du puisard de récupération eau des gouttières façades Est et Nord (rond rouge)
Traces de fondations - Largeur 6m (salon K), Longueur 9m (corridor K) - Dimensions un peu plus grandes que celles de la chapelle Sainte-Barbe de Roscoff (5m x 7m) faite par photogrammétrie avec DO27 le 01/05/26.

On accéde à cette chapelle de Ste Barbe par 2 portes aux pignons Sud et Ouest; elle est éclairée par 3 fenêtres type "oeil de boeuf" - 2 de part et d'autre de l'autel situé à l'Est (celui au Nord a été bouché), 1 au desssus de la porte Ouest.

Documentation 3D "tombes" ArcheoShare
