1 - Objectifs
1 - Photographe: Compléter, en montagne (Savoie), expérience de la prise de vues obliques (vol réel et/ou survol virtuel de Google Earth sur écran PC) avec prise de vues obliques (photos Nikon D750 ou copies d'écran) sur Point Of Interest) en complétant catalogue jumeaux avec
* trois survols virtuels de repérage avant vol:
-- rayon 6000m (POI sur parking belvédère du Revard (1520m) dominant Aix-les-bains, POI sur piste privée ULM de Alpes Gyro Process (Sainte Marie d'Alloix),
-- rayon 375m (POI sur centre village Tipi (1334m);
* deux vols autogire POI (parking belvédère du Revard, rayon 750m; centre du village Tipi, rayon 375m),
* trois prises de vues 360° avec APN double "fish eye" Ricoh Theta Z1 (un des 3 pontons du belvédère, centre du village Tipi, centre piste ULM).
2 - Pilote: Découvrir en vol montagne l'autogire MAGNI M 16 de ses débuts en photogrammétrie plaine.
3 - Préparation de mission 3D: Ajouter une trajectographie montagne 3D GPS Garmin GEKO 201 au catalogue débriefing paramètres pilote-photographe (trajecto suivie/hippodrome prévu Google Earth).
Le jour de photogrammétrie sera choisi le 14 ou le 15 Juillet, dans un créneau 10h - 14h (ombres portées minimun) en fonction des disponibilités (Alpes Gyro Process à Sainte-Marie-d'Alloix, photographe en provenance d'Aix-les-bains) et des prévisions météo (soleil, vent rafale < 15km/h) à 3 ou 10 jours (METEOCIEL.FR) disponibles ci-dessous
- belvédère du Revard Aix-les-bains 73100
- base ULM privée LF3853 avec restrictions Le Touvet 38660

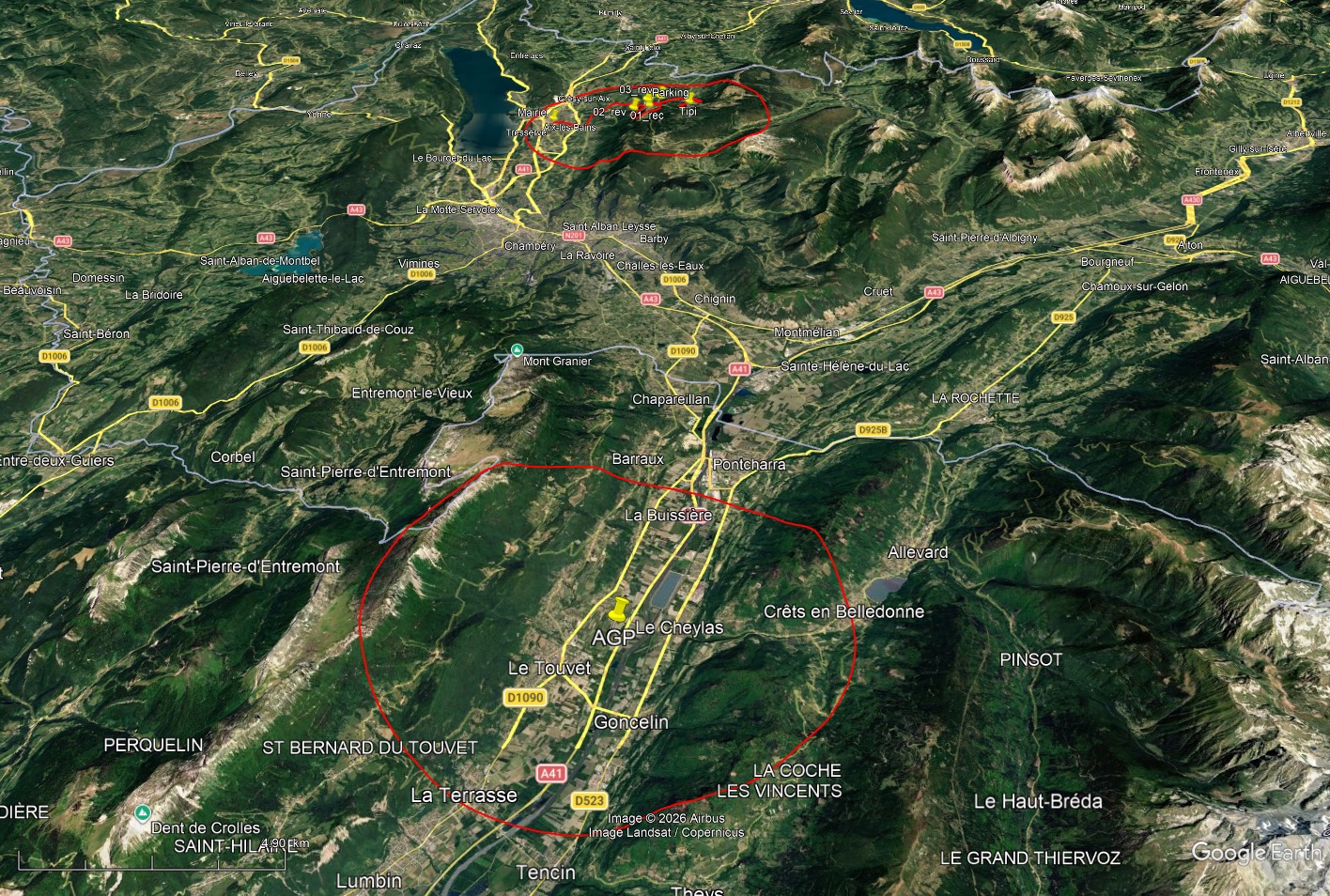

Fig 1 - Vue globale de la mission "Jumeaux savoyards" en perspective Google Earth
2 - Préparation de mission
21 - Survols virtuels de Google Earth sur PC
211 - POI AGP piste ULM LF 3853 / Hippodrome rayon 6km

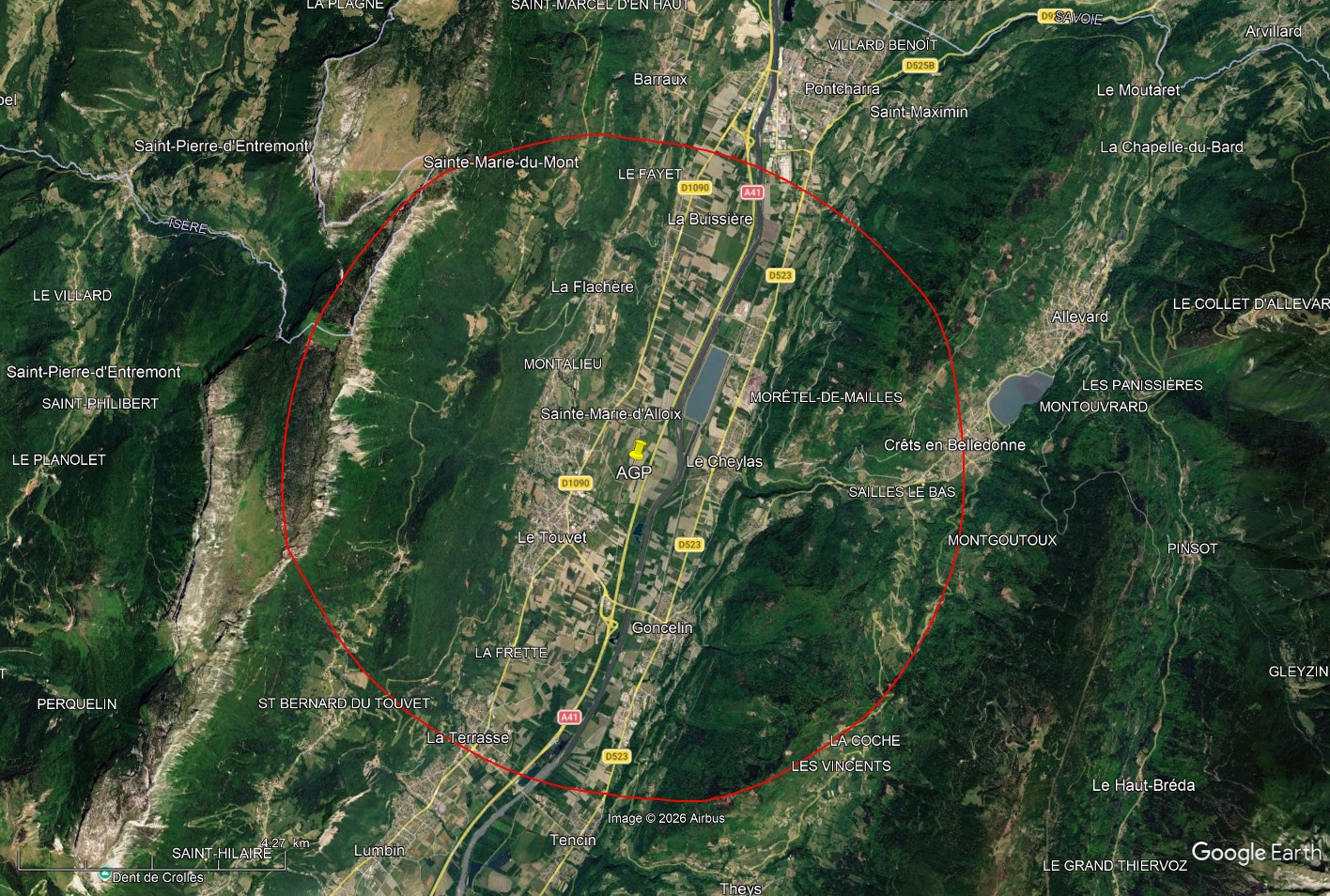

Fig 2 - AGP piste ULM LF 3853 Verticale Google Earth
Trace au sol hippodrome R 6km = cercle rouge

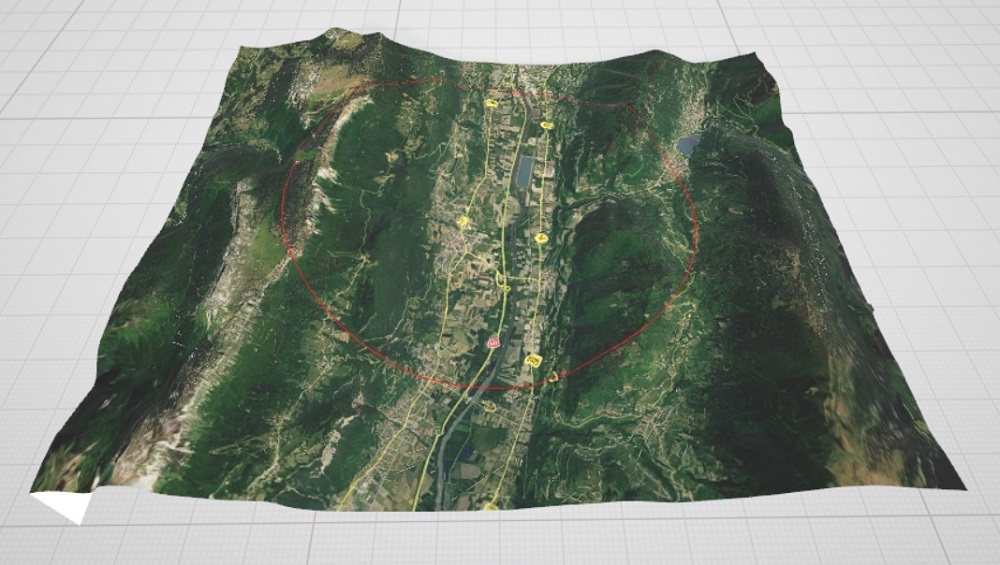

Fig 3 - Jumeau AGP piste ULM LF 3853 imprimable 3D en couleurs
Agisoft Metashape - Alph / Nh / Mqhfm / T 4096 fichier .psz / 68MO et 29 min
Rhinoceros vs 7.0 / 3 fichiers OBJ 1.7MO, MTL 1ko, JPG 3 MO et 20 min / Clef EMTEC 32
Manipulation 3D avec la souris ou les doigts sur site GLB.ee
Voir Nord bout de piste LF 3853 sur Google Earth
212 - POI parking belvédère du Revard / Hippodrome rayon 6km

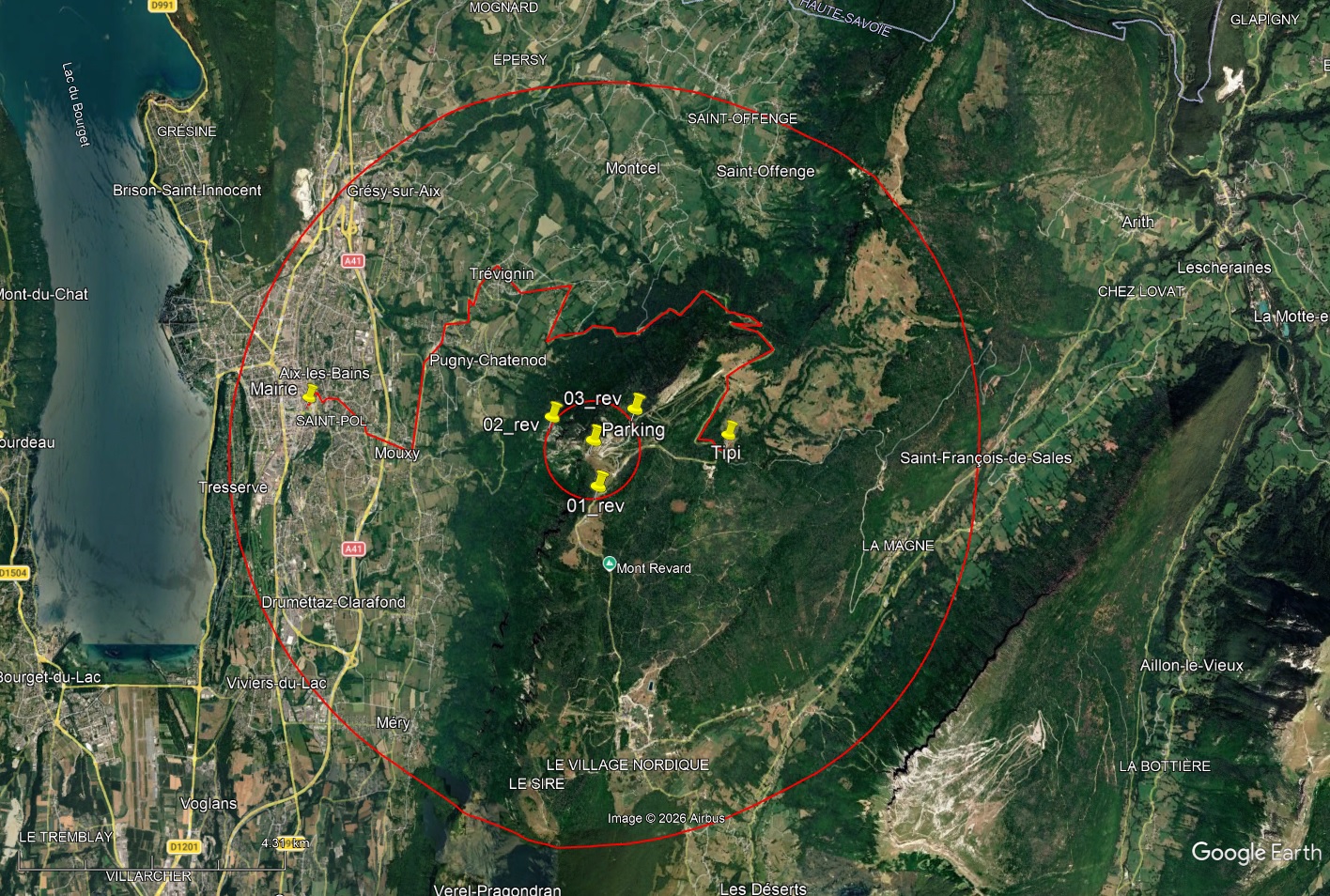

Fig 4 - Parking Revard Verticale Google Earth
Trace au sol hippodrome R 6km = grand cercle rouge
Trace au sol hippodrome R 750m = petit cercle rouge

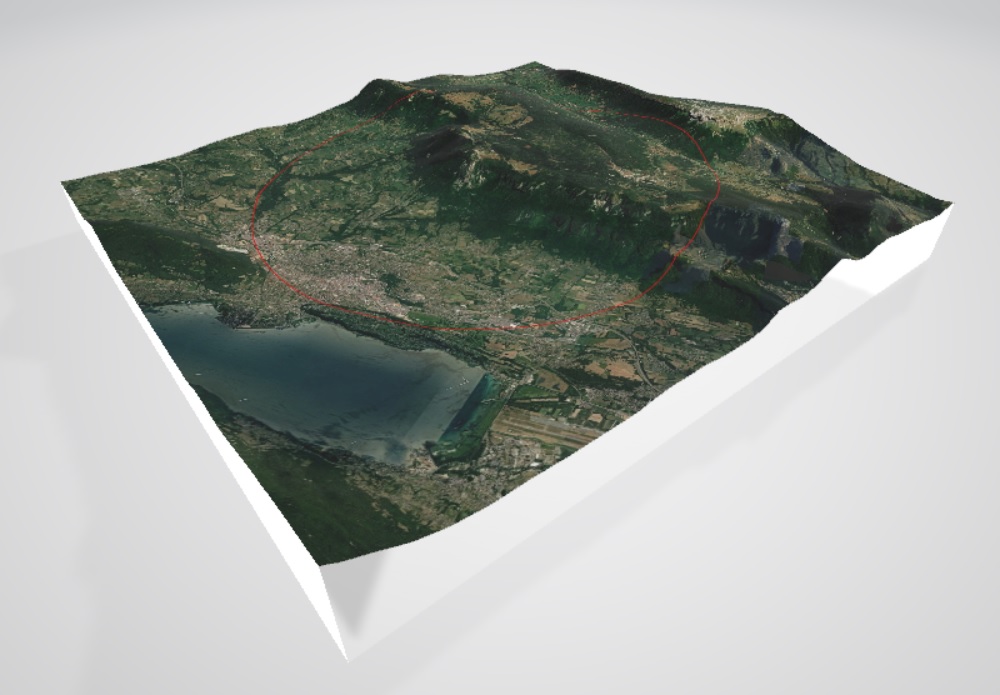

Fig 5 - Jumeau R 6km parking belvédère du Revard imprimable 3D en couleurs
Agisoft Metashape - Alph / Nh / Mqhfm / T 4096 fichier .psz / 76MO et 31 min / clef EMTEC 32 C410, 3D_Tipi_If, AGP_Nord
Rhinoceros vs 7.0 / 3 fichiers OBJ 1.2MO, MTL 1ko, JPG / 3.2MO et 14 min
Manipulation 3D avec la souris ou les doigts sur site GLB.ee
213 - POI village Tipi / Hippodrome rayon 375m
Fig 6 - Village Tipi Verticale Google Earth
Trace au sol hippodrome R 375 = cercle rouge

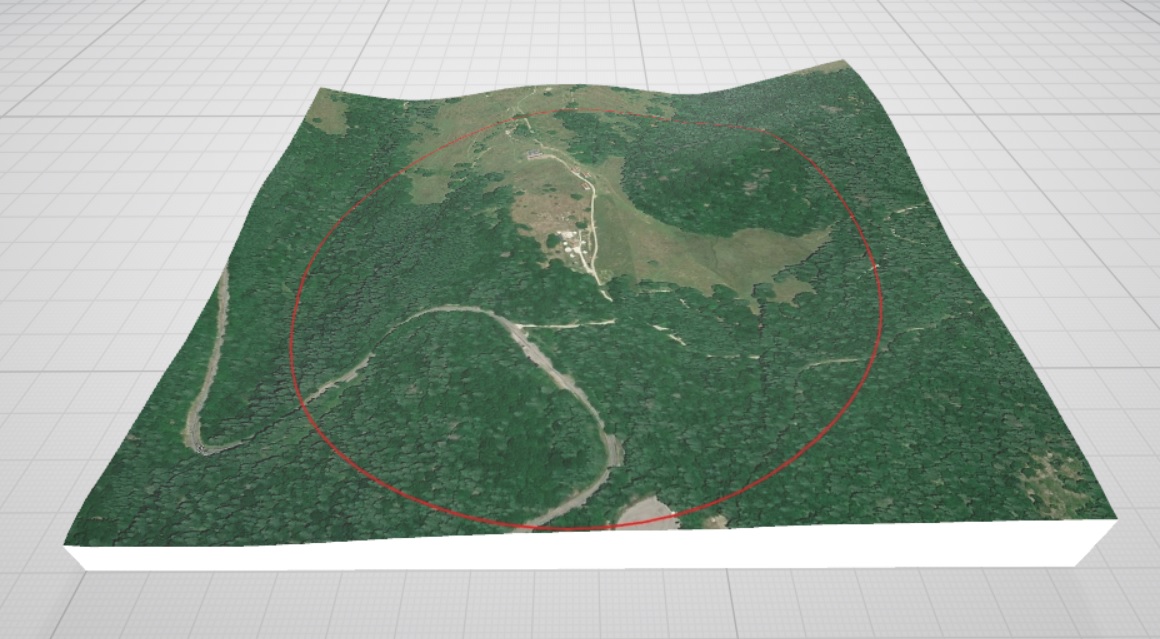

Fig 7 - Survol virtuel - Jumeau R 375m village Tipi imprimable 3D en couleurs
Agisoft Metashape - 80AlphRed01NuhMqhfhT4096.psz / 138MO et 1h16 / clef EMTEC 32 C410, 3D_Tipi_If, AGP_Nord
Rhinoceros vs 7.0 / VolumeTipi1844.obj (1.9MO), mtl (1KO), VolTip0704.jpg (2.4MO) et 14 min
Manipulation 3D avec la souris ou les doigts sur site GLB.ee
22 - Vol autogire M16
221 - Principe
Fig 8 - Schéma photogrammétrie - Tableur EXCEL indique paramètres prise de vues (photographe, pilote) avec Appareil Photo Numérique (dimensions CMOS, taille image en pixel)
- Entrée: Ht(m) monument, Focale(mm), Rayon(m) hippodrome, Intervalle photo(s), Recouvrement Horizontal(%), Recouvrement vertical(%)
- Sortie: Vi(km/h), Nb photos, Temps prise de vues sur 1 tour
222 - Belvédère du Revard - Hippodrome rayon 750m

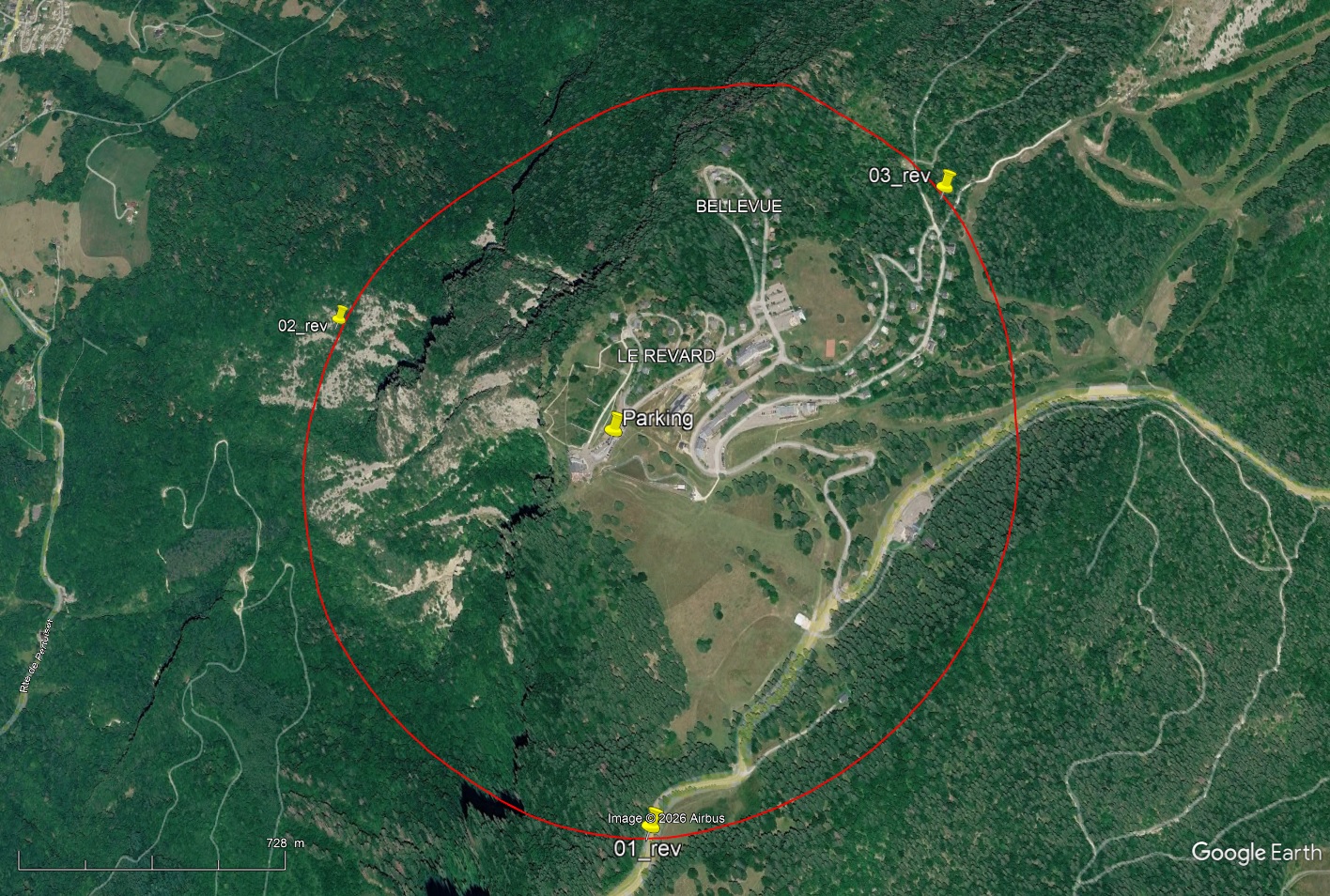

Fig 9 - Point Of Interest - Parking Revard Verticale Google Earth
Trace au sol hippodrome R 750m = cercle rouge
Paramètres pilote (R 750m, Hauteur sol 270m (895ft), Vit. indiquée 125km/h, virage à D, 3 tours), photographe (F 85mm, intervalle 1s, 136 photos sur 1 tour)
Points de repère (3 WP, 01_rev, 02_rev, 03_rev; parking) sur tablettes GPS pilote-photographe
Liste Lat/Lon des 3 WP autour du parking pour introduction dans tablettes GPS
Fig 10 - A COMPLETER APRES VOL - Jumeau R 750m parking belvédère du Revard imprimable 3D en couleurs
Agisoft Metashape - Alph / Nh / Mqhfm / T 4096 fichier .psz / ?? MO et ?? min
Rhinoceros vs 7.0 / 3 fichiers OBJ 1.2MO, MTL 1ko, JPG / ?? MO et ?? min
Manipulation 3D avec la souris ou les doigts sur site GLB.ee
223 - Village Tipi - Hippodrome rayon 375m

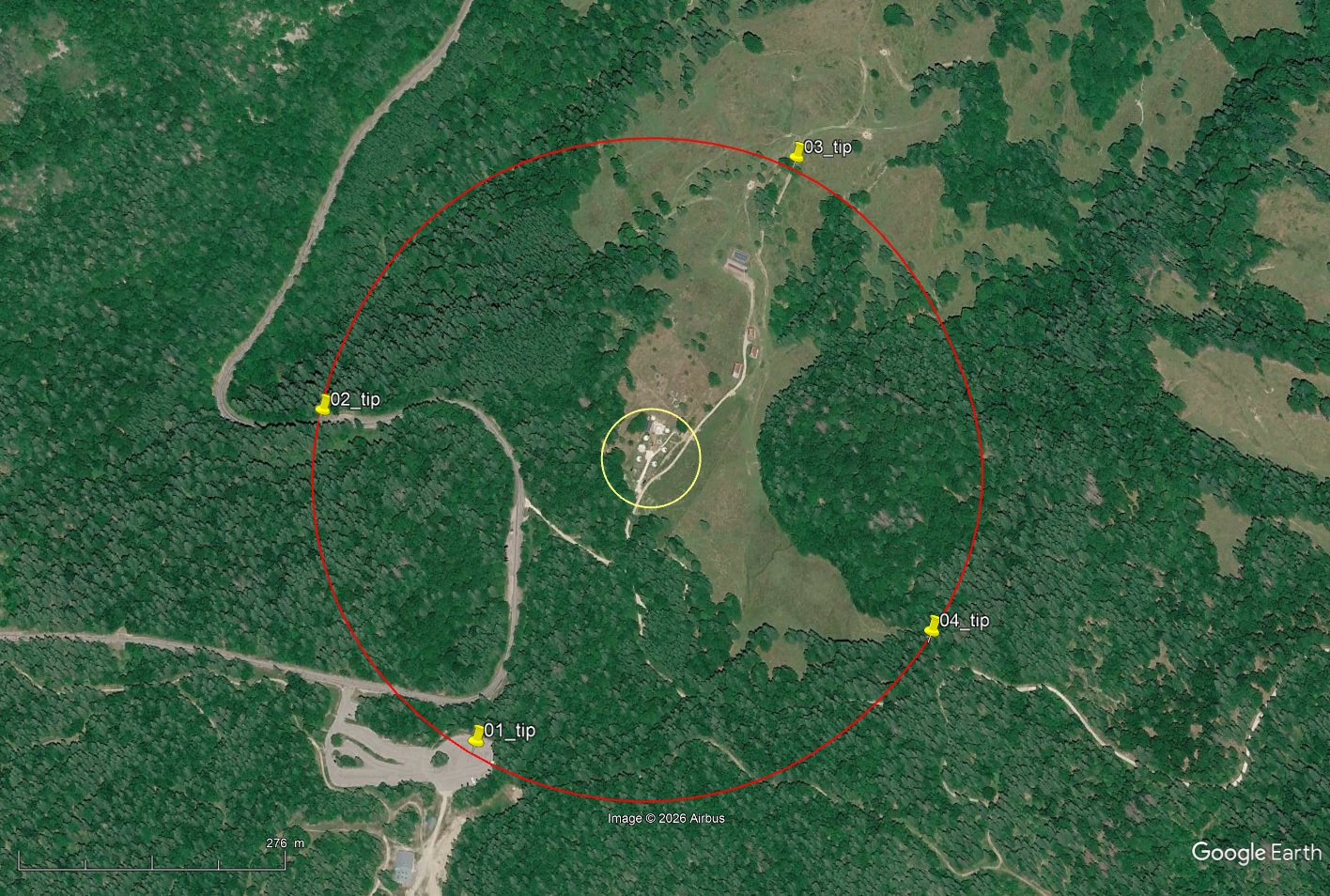

Fig 9 - Point Of Interest - Village Tipi Verticale Google Earth
Trace au sol hippodrome R 375m = cercle rouge
Paramètres pilote (R 375m, Hauteur sol 220m (710ft), Vit. indiquée 120km/h, virage à D, 3 tours), photographe (F 70mm, intervalle 1s, 71 photos sur 1 tour)
Points de repère (4 WP, 01_tip, 02_tip, 03_tip, 04_tip; petite place centre cercle jaune) sur tablettes GPS pilote-photographe
Liste Lat/Lon 4 WP, POI pour introduction dans tablettes GPS
Fig 10 - A COMPLETER APRES VOL - Jumeau R 375m village Tipi imprimable 3D en couleurs
Agisoft Metashape - Alph / Nh / Mqhfm / T 4096 fichier .psz / ?? MO et ?? min
Rhinoceros vs 7.0 / 3 fichiers OBJ 1.2MO, MTL 1ko, JPG / ?? MO et ?? min
Manipulation 3D avec la souris ou les doigts sur site GLB.ee
3 - Debriefing mission du 15 ou 16 Juillet
31 - Vue verticale GE avec hippodrome en rouge
32 - Trajectographie Garmin GEKO 201 en bleu sur GE
33 - 2 Jumeaux 3D sur GLB.ee
34 - 2 Vues 3D des fichiers (OBJ, MTL, JPG) pour impression MIMAKI (10x10cm)
4 - Documentation
41 - Belvédère du Revard Patrimoine Aix-les-bains
42 - Société Alpes Gyro Process - Autogire MAGNI M16 (230€ h TTC) - William Raffin - Piste privée ULM LF3853 - contact@agprocess.com
43 - Village Tipi
44 - Impression 3D en couleurs MIMAKI
