3D sur PC et Mac - Présentation sur site GLBee de fichiers "SURFACE", "JUMEAU" au format .glb
Tous les côtés du "JUMEAU" existent pour l'impression; ils n'apparaissent pas sur la vue 3D sauf en la zoomant et en la regardant par dessous!
50 MO maxi pour abonnement PRO 100 $ / an
Réalité Augmentée possible par scan QR code avec appareil photo smartphone
Mis à jour le 17/04/2026
Processus opératoire
0 - Agisoft Metashape
- Vérifier Surface 3D:
--- cercle "vert" comme référence plan horizontal (et non "bleu")
--- centre surface milieu "trackball"
--- orientation bords de la "région" cohérente avec "trackball"
1 - Rhino vs 7
- CRÉER le volume VOL autour de la surface 3D
- puis l'EXPORTER au format VOL.obj qui lui associe automatiquement VOL.mtl (architecture volume) et VOL.jpg (couleurs des surfaces de l'architecture)
2 - Agisoft Metashape
- IMPORTER VOL.obj,
- puis l'EXPORTER en choissant format "glb" pour obtenir VOL.glb
3 - Site GLBee
- CHARGER VOL.glb
Se mettre en "Full screen", souris
- clic G pour manipuler le CUBE en bas et à droite: FRONT-RIGHT-BACK-LEFT-TOP-BOTTOM
- molette pour zoomer
RA - Cliquer en Haut-Droite sur "AR View" (fond jaune), puis avec appareil photo smartphone scanner nouveau QR code (AR au centre logo), suivre instructions; une fois "jumeau" en place faire copie écran smartphone avec les 2 doigts sans bouger
4 - Impression 3D: envoi à

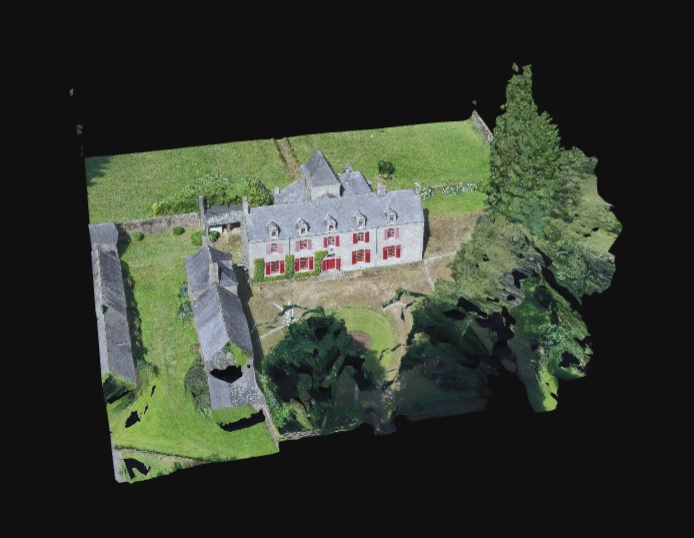

1 - Manoir de PERROS avec Nike bois au sol 56310
Attente prochain passage satellite photo de GOOGLE EARTH
pour préparer le 110e anniversaire victoire des AAO au Dobropolje le 15/09/2028
Drone DJI Mavic 2 Pro (JPC)
Surface 3D Perros - Drone DJI Mavic 2 Pro (JPC) / Agisoft: Ah Nm Mqmfh T4096, 1h04 275 MO .psz et 25 MO .glb

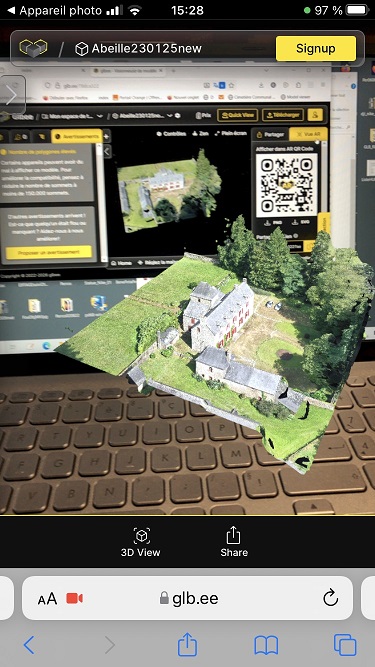

Affichage en RA par exemple sur son clavier PC
2 - Bas de la rue MOUFFETARD 75005
Survol virtuel Google Earth
Jumeau 3D Mouffetard - Survol virtuel GE / Agisoft: Alph Nuh Mqhfh T4096, 1h26 279 MO .psz / Rhino vs 7: 4 côtés et 1 fond 2h15 et 26 MO .glb
Fichiers Impression en couleurs: OBJ = 110 MO, MTL = 1 KO, JPG = 4 MO
3 - Pavillon Benjamin
Drone DJI Mavic 2 Pro (JPC)

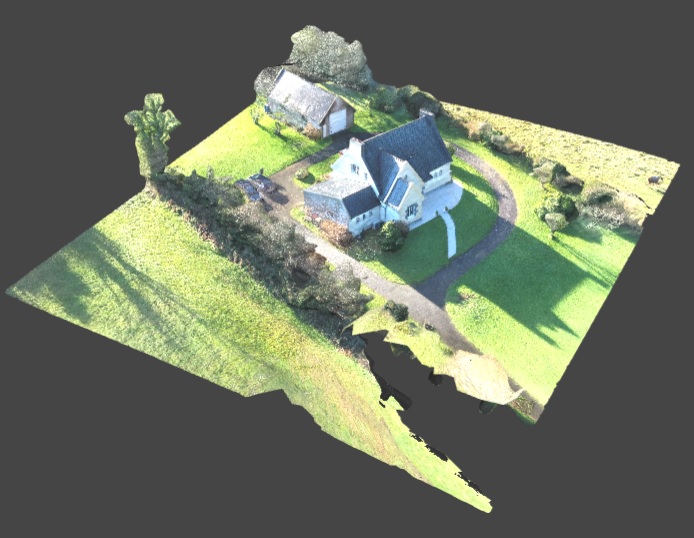

Surface 3D Benjamin - Drone DJI Mavic 2 Pro (JPC) / Agisoft: Ah Nh Mqhfh T 4096, 0h55 152 MO .psz et 17 MO .glb

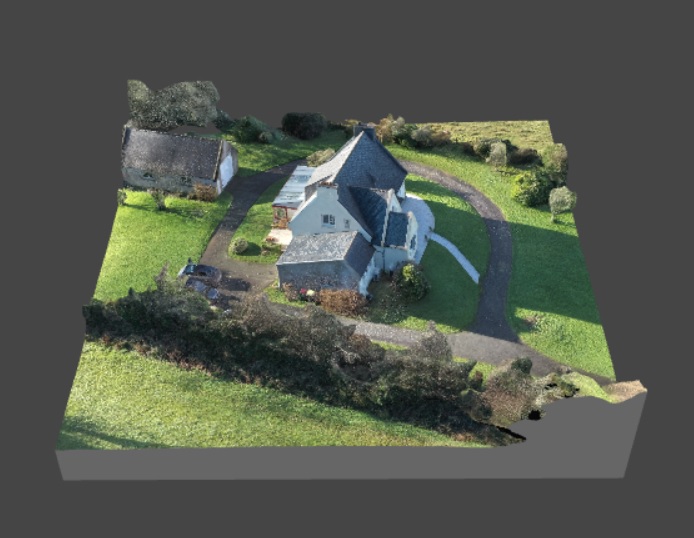

4 - Pavillon Benjamin
Drone DJI Mavic 2 Pro (JPC)
Jumeau 3D Benjamin - Drone DJI Mavic 2 Pro (JPC) / Agisoft: Ah Nm Mqmfm T 4096, 0h24 173 MO .psz / Rhino vs 7: 4 côtés et 1 fond 0h40 et 6.9 MO .glb
Fichiers Impression en couleurs: OBJ = 14 MO, MTL = 1 KO, JPG = 5 MO

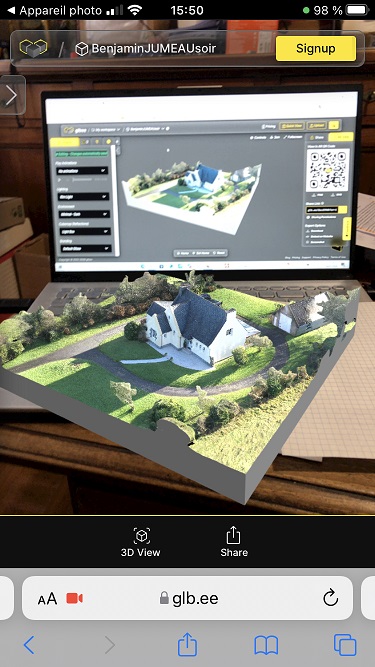

Affichage en RA par exemple sur son clavier PC

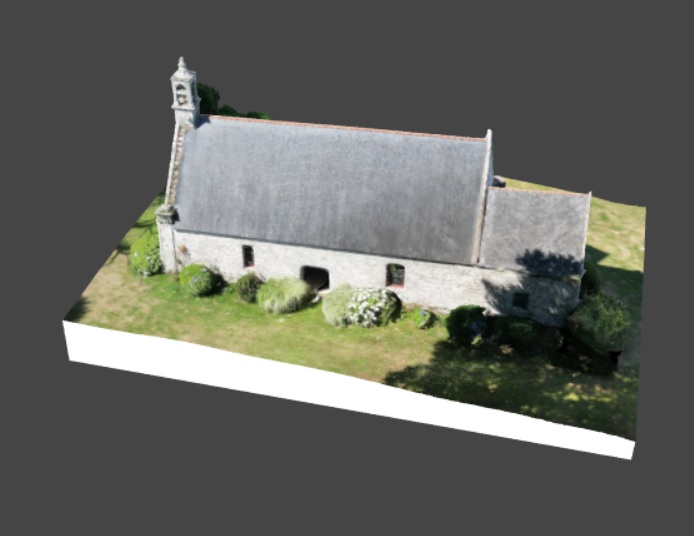

5 - Chapelle St Maurice 56240
Drone DJI Mini 3 Pro
Jumeau 3D chapelle St Maurice - Drone DJI Mini 3 Pro (CDG) / Agisoft: Alph Nuh Mqhfh T4096, 0h43 352 MO .psz / Rhino vs 7: 4 côtés et 1 fond 0h50 et 20 MO .glb
Fichiers Impression en couleurs: OBJ = 63 MO, MTL = 1 KO, JPG = 5 MO
Visite virtuelle Klapty

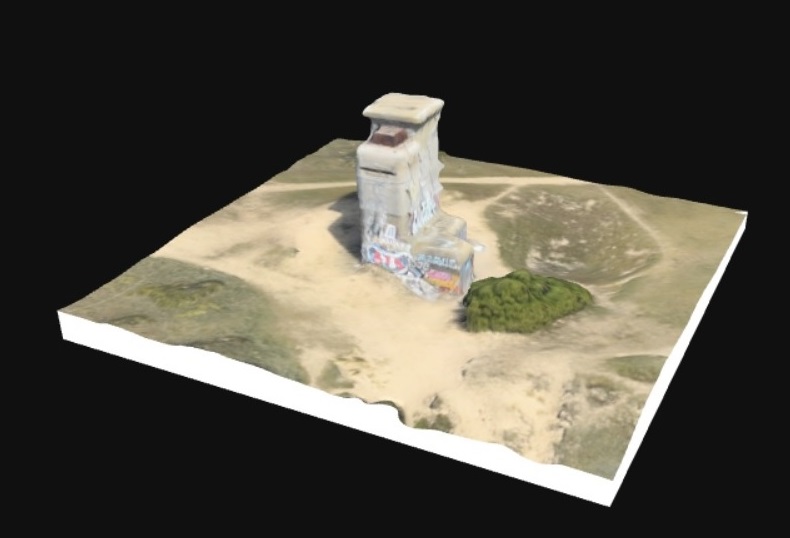

6 - Tour de la batterie Le Bégo 56340
Avion DO27 porte largage ouverte
Jumeau 3D Tour du Bégo - Avion DO 27 Gilles / Agisoft: Alph Nuh Mqhfh T4096, 0h43 352 MO .psz / Rhino vs 7: 4 côtés et 1 fond 0h50 et 20 MO .glb
Fichiers Impression en couleurs: OBJ = 4 MO, MTL = 1 KO, JPG = 2 MO
Visite virtuelle Klapty

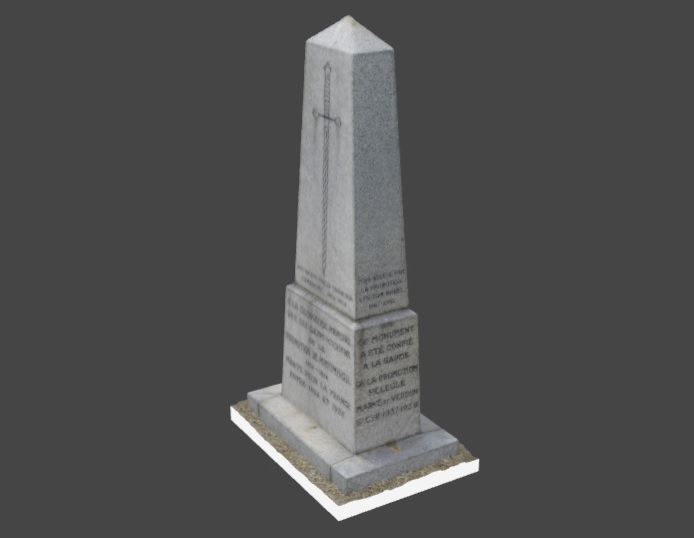

7 - Stèle Cyr Montmirail 51210
Sony A6400 sur mât télescopique
Jumeau Stèle Cyr - Mât télescopique / Agisoft: A ? N ? M ? T4096, ?h? ? MO .psz / Rhino vs 7: 4 côtés et 1 fond ?h? et ? MO .glb
Fichiers Impression en couleurs: OBJ = ? MO, MTL = ? KO, JPG = ? MO
Affichage en RA par exemple sur son clavier PC

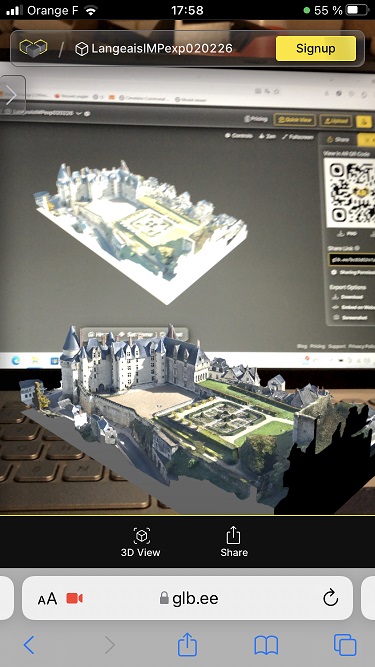

8 - Château de Langeais 37130
ULM 3 axes

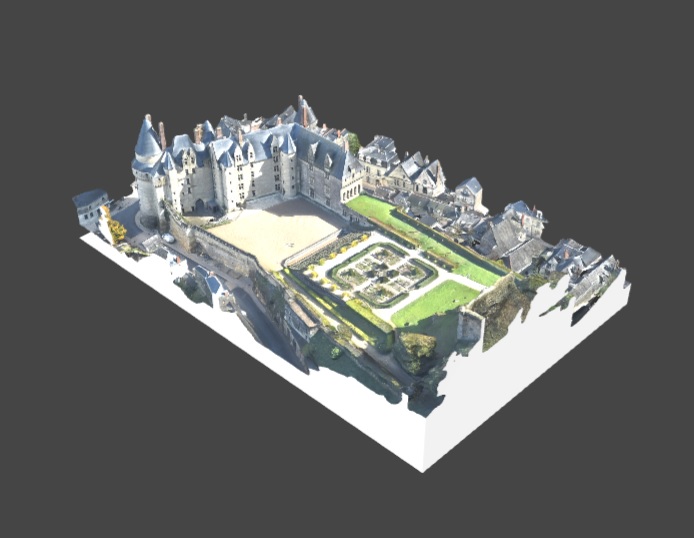

Jumeau Château de Langeais - ULM Zlin Savage / Agisoft: Ah Nm Mqmfm T4096, ?h, 326 MO .psz / Rhino vs 7: 4 côtés et 1 fond ?h et 7 MO .glb
Fichiers Impression en couleurs "Langeais 06": OBJ = 26 MO, MTL = 1 KO, JPG = 3 MO
Affichage en RA par exemple sur son clavier PC

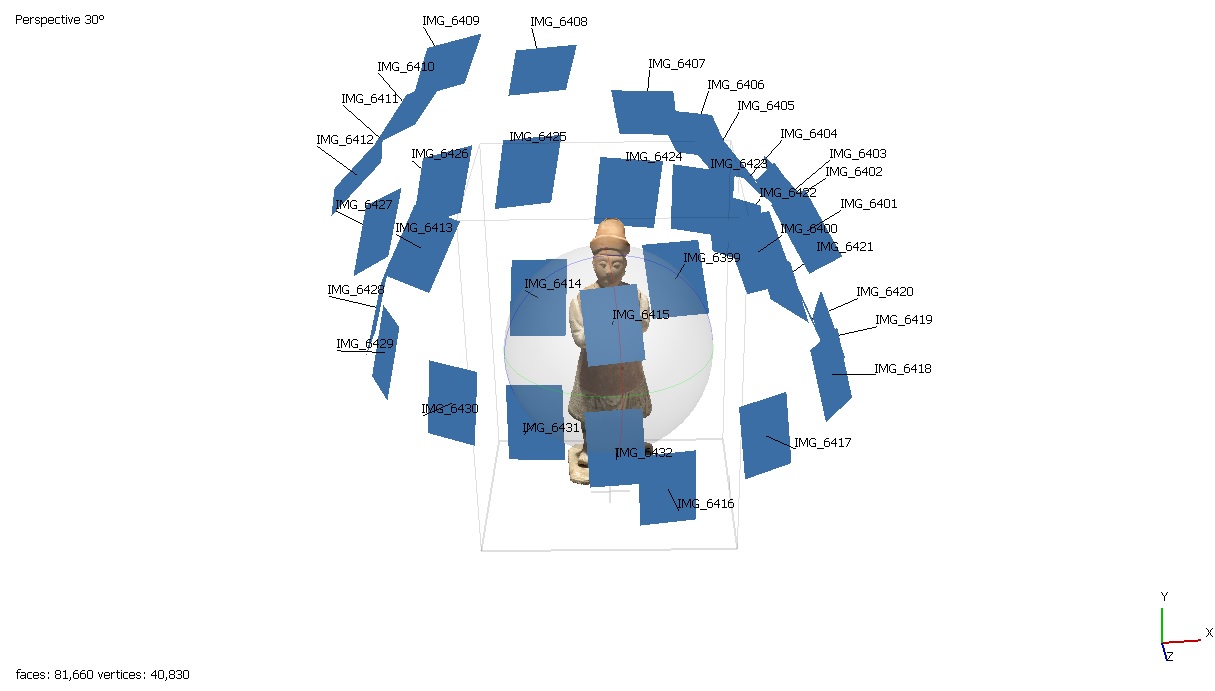

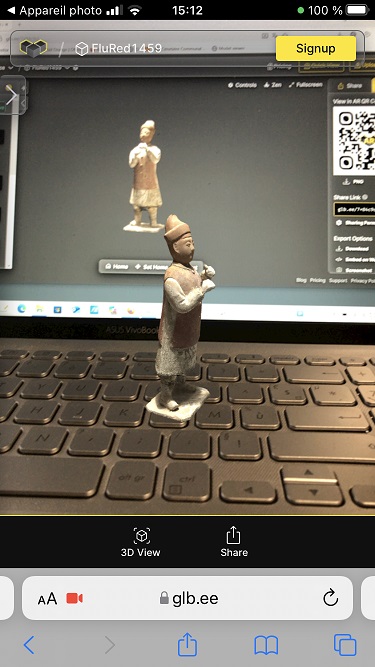

9 - Joueur de flûte
Sony A6400 sur mât télescopique

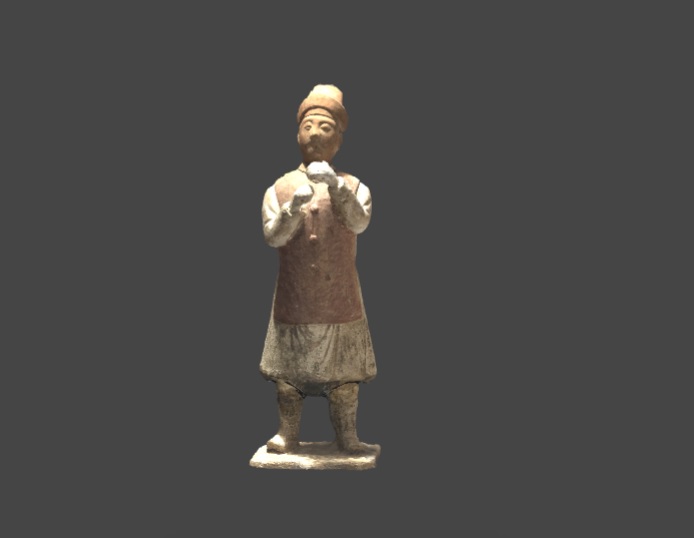

Jumeau Joueur de flûte - Statuette 29cm Ht, 8cm Lar - iPhone 8, 2 rondelles 17 photos soit 34 photos, envoi par paquets de 4 ou de 10 (34 trop gros pour direct)
Agisoft: Am Nh Mqhfm T4096, 0h15, 73 MO .psz - Eviter Rhino vs7 = Couper base, Outil "Boucher trous", Exporter 4.2 MO .glb
Fichiers Impression en couleurs "Flu1958": OBJ = 14 MO, MTL = 1 KO, JPG = 5 MO
Affichage en RA par exemple sur son clavier PC

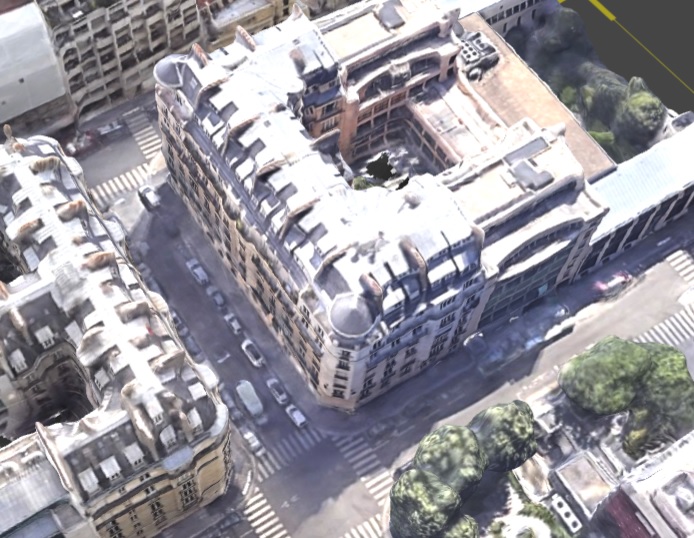

10 - Immeuble SANTOS DUMONT avenue des Champs Élysées 75008
Survol virtuel Google Earth

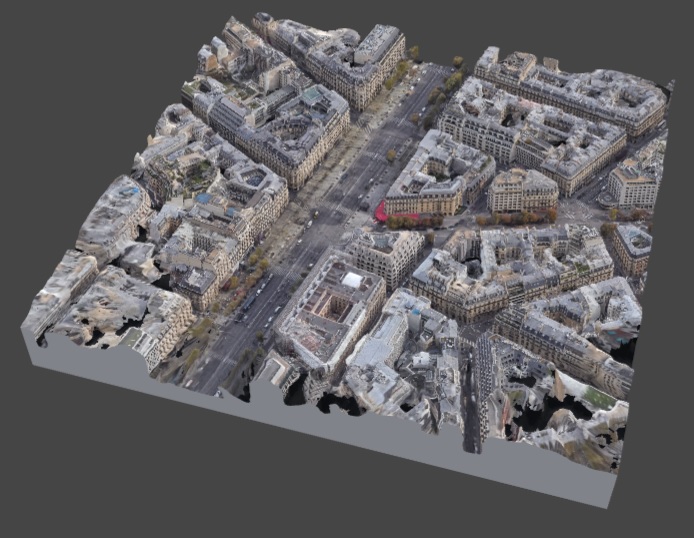

Jumeau immeuble Santos

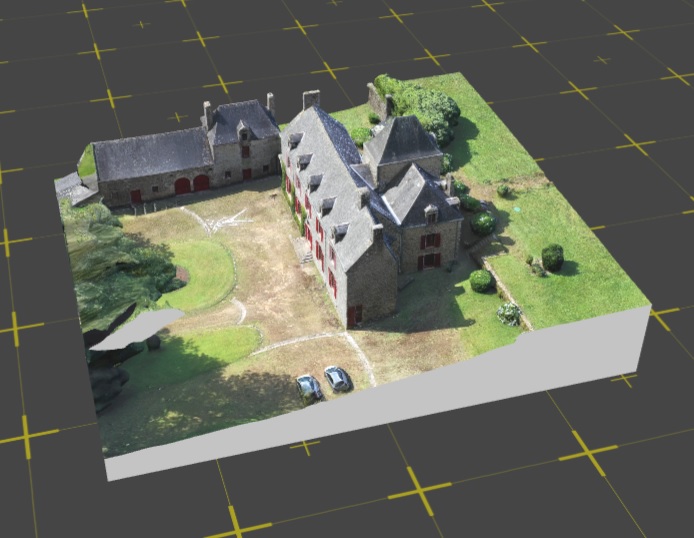

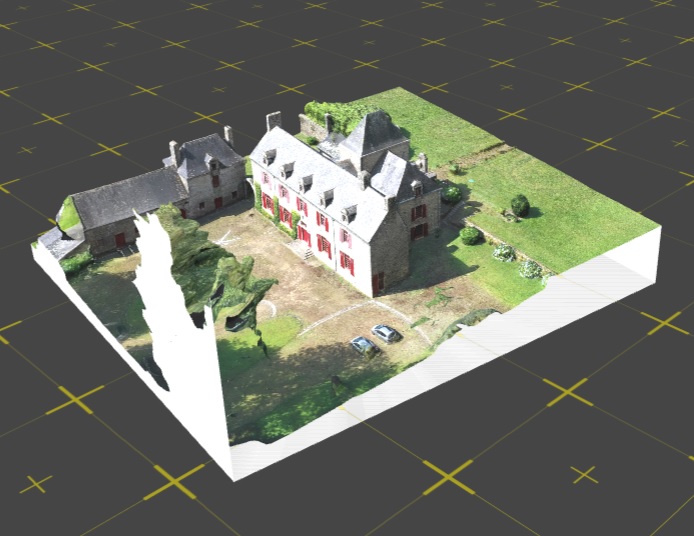

11 - Manoir de Perros avec Nike bois au sol 56310
Drone DJI Mavic 2 Pro (JPC)
Surface 3D réduite pour avoir uniquement chêne du puits afin de fermer rapidement surface
Jumeau Perros avec puits
Agisoft (Nb faces limité à "m" (moyen) au lieu de "h" (haut, §1) Ah Nm Mqmfm T4096 pour faciliter création des côtés
Fichiers Impression en couleurs "PerrosNikeSol150326doubleAPRdec": OBJ = 20 MO, MTL = 1 KO, JPG = 4 MO; 5 faces 3h; clef KINGSTON 32GB

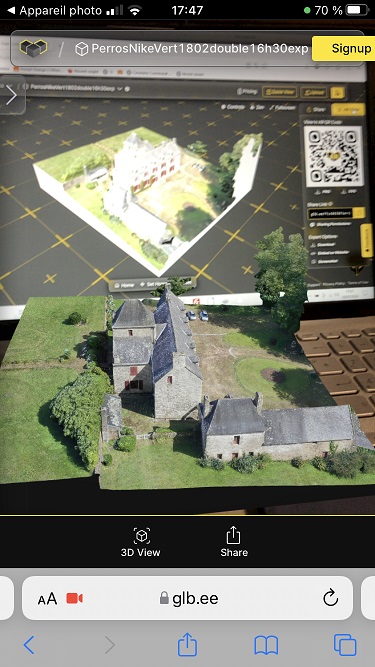

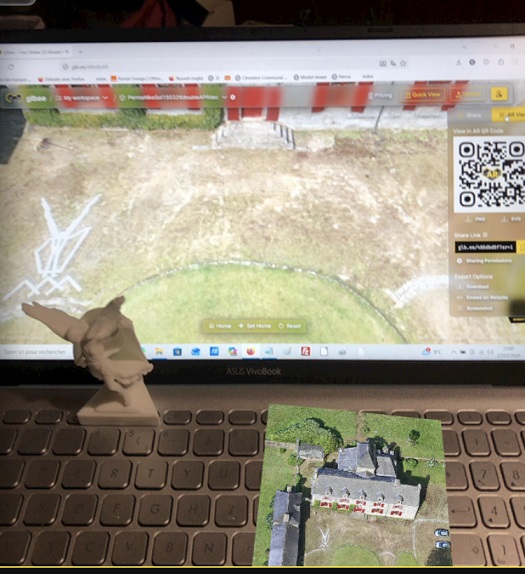

Affichage en RA de Perros avec Nike bois posé à droite de Nike en PLA 12 (10cm de haut, SCULPTEO) sur clavier PC

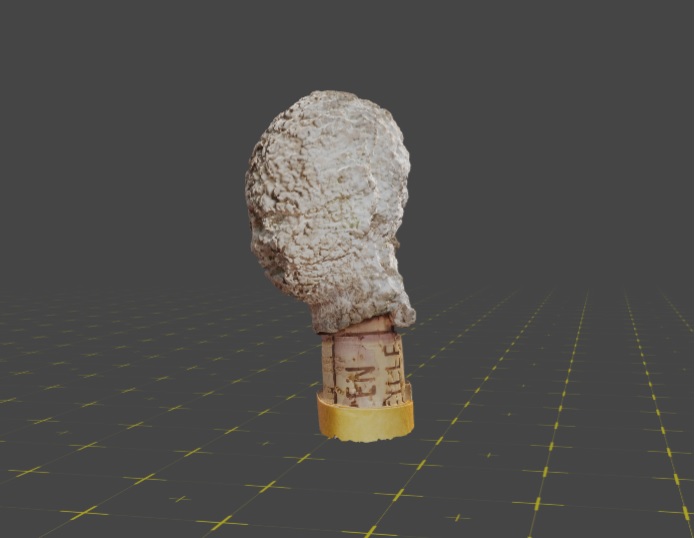

12 - Site archéologique Sceaux-du-Gâtinais - EX VOTO - 45490
Sony A6400 sur mât télescopique
EX VOTO - Statuette 5.5cm sur base bouchon liège (Ht tot 8cm)
Fichiers Impression en couleurs "ExVotoFerm5cot": OBJ = 31 MO, MTL = 1 KO, JPG = 7 MO; PSZ 29min 178MO, 5 faces 21 min; clef EMTEC 09/03/26
13 - Site archéologique Sceaux-du-Gâtinais - Fontaine SEGETA 45490
Drone DJI Mini 3 Pro

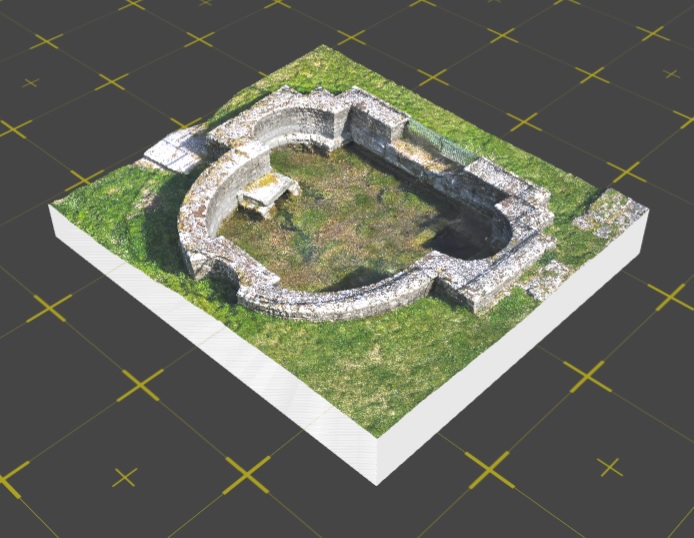

Fontaine - Statuettes posées à l'intérieur
Fichiers Impression en couleurs "FonGrou1203": OBJ = 37 MO, MTL = 1 KO, JPG = 5 MO; PSZ 1h10 379MO; clef KINGSTON 32GB

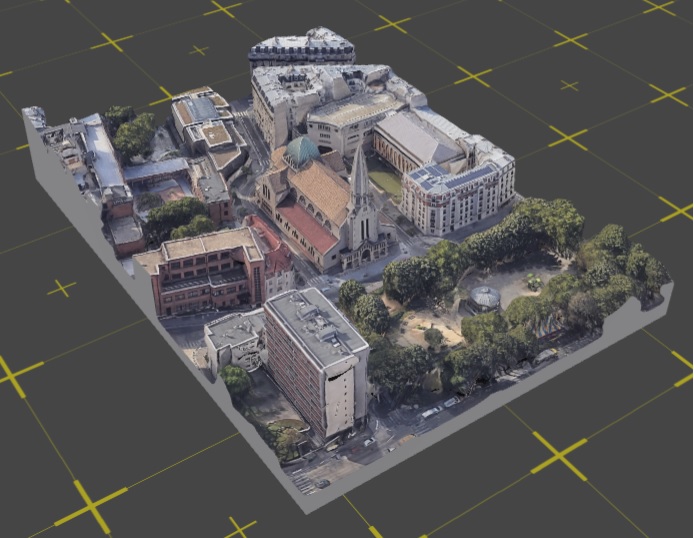

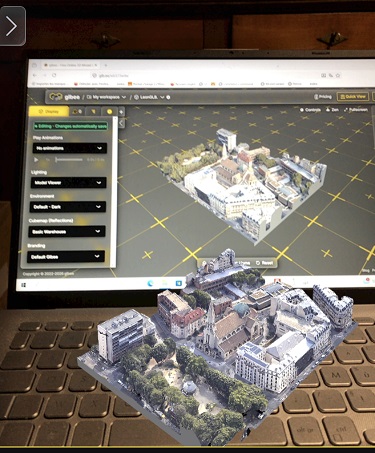

14 - Église Saint Léon - Place cardinal Amette - 75015
Survol virtuel Google Earth
Église - Baptême Pauline
Livret de la visite
Lien hélico ULM pour Clémence et Martin afin de découvrir le binôme ECP 2013
(CR fin projet, vol restitué 3D Google Earth après enregistrement "tracker" AMOD GPS)
Fichiers Impression en couleurs "FonGrou1203": OBJ = 7 MO, MTL = 1 KO, JPG = 3 MO; PSZ 40min 90MO; clef EMTEC 32 bleue 32GB
Affichage en RA sur clavier PC

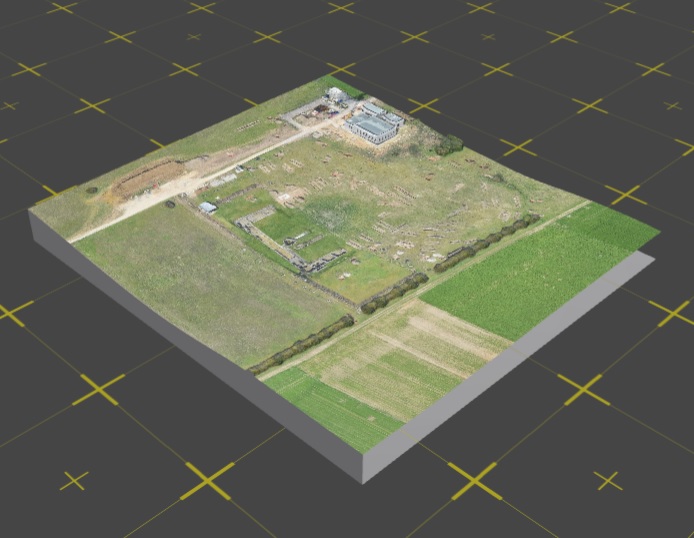

16 - Site archéologique Sceaux-du-Gâtinais - Total site 45490
Autogire Brako
Total site
Fichiers Impression en couleurs "FonGrou1203": OBJ = 38 MO, MTL = 1 KO, JPG = 5.2 MO; PSZ 1h10 379MO; clef KINGSTON 32GB

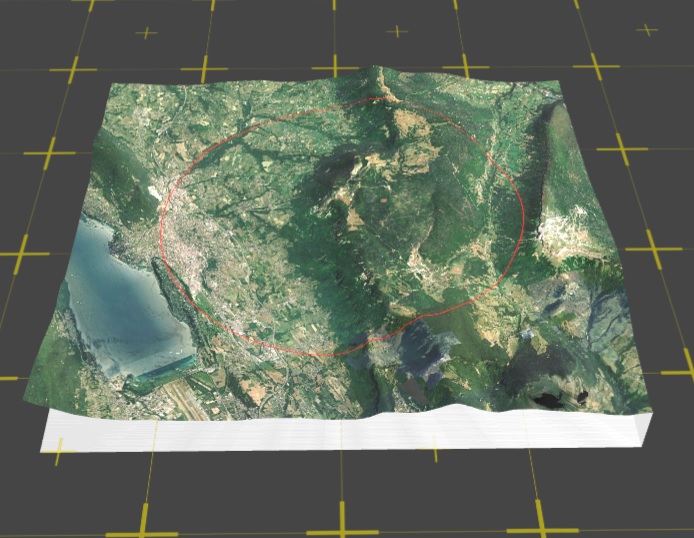

17 - Belvédère du Revard (Savoie) - Mission jumeaux savoyards 73100

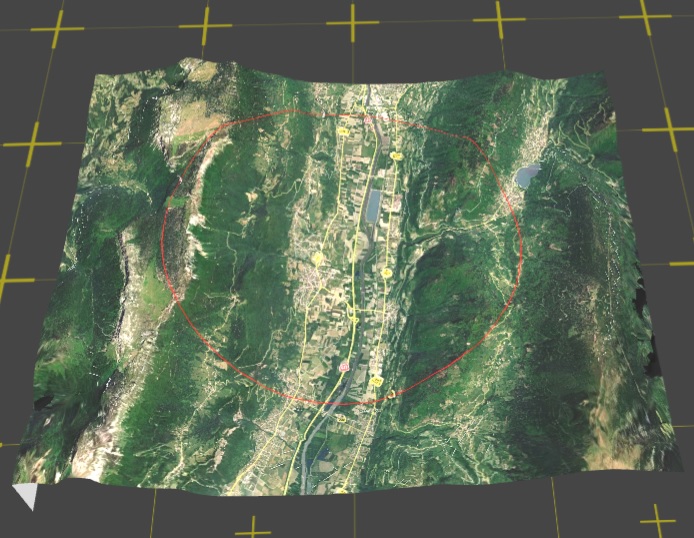

Survol virtuel Google Earth POI parking / R 6km hippodrome en rouge
Parking belvédère du Revard
Fichiers Impression en couleurs "85LacRevardNew": OBJ = 1.2 MO, MTL = 1 KO, JPG = 3.2 MO; PSZ 31min 76MO; clef KINGSTON 32GB
18 - Piste ULM LF3853 (Savoie) - Mission jumeaux savoyards 73100
Survol virtuel Google Earth POI parking / R 6km hippodrome en rouge
Piste privée ULM LF3853 (Alpes Gyro Process)
Fichiers Impression en couleurs "PisteNew": OBJ = 2.7 MO, MTL = 1 KO, 80pisteNagp.jpg = 3 MO; PSZ 31min 76MO; clef KINGSTON 32GB

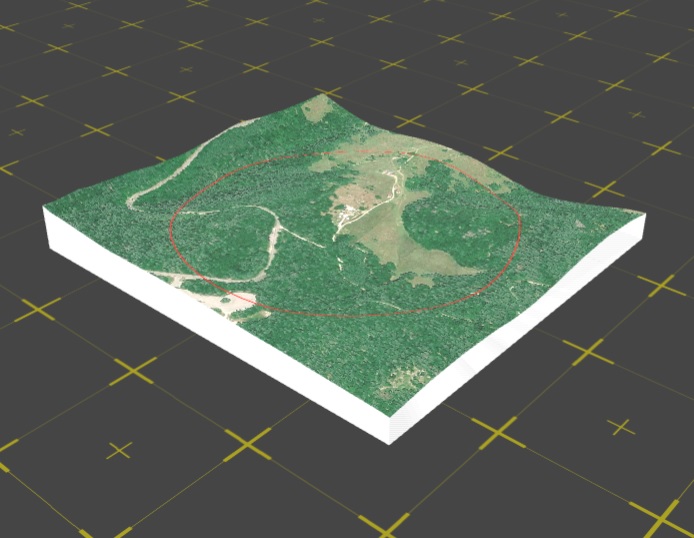

19 - Village Tipi (Savoie) - Mission jumeaux savoyards 73100
Survol virtuel Google Earth POI parking / R 375m hippodrome en rouge
Village Tipi
Fichiers Impression en couleurs "VolumeTipi1844": OBJ = 1.9 MO, MTL = 1 KO, VolTip0704.jpg = 2.4 MO
80AlphRed01NuhMqhfhT4096.psz / 1h16 138MO; clef KINGSTON 32GB

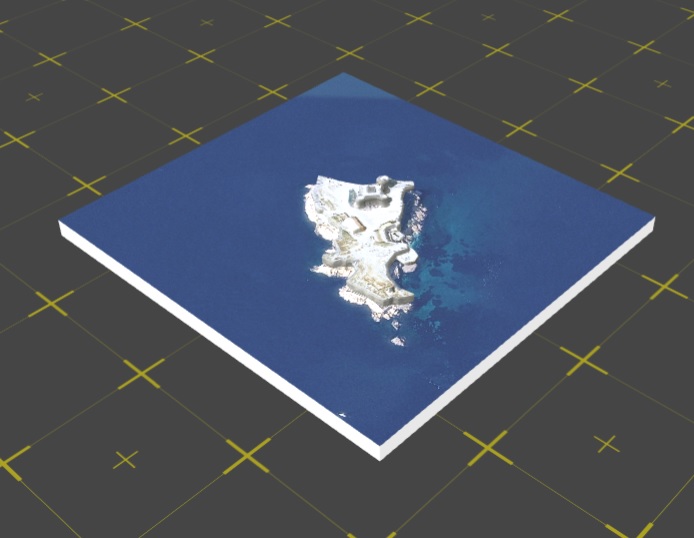

20 - Château d'If - Photogrammétrie en plaine 13000
Survol virtuel Google Earth (option "Bâtiments 3D" coché) POI château / R 375m
Château d'If
Fichiers Impression en couleurs "PourImpChaIf": OBJ = 4.3 MO, MTL = 1 KO, IlIfDim.jpg = 1.1 MO; PSZ 35min 143MO; clef KINGSTON 32GB

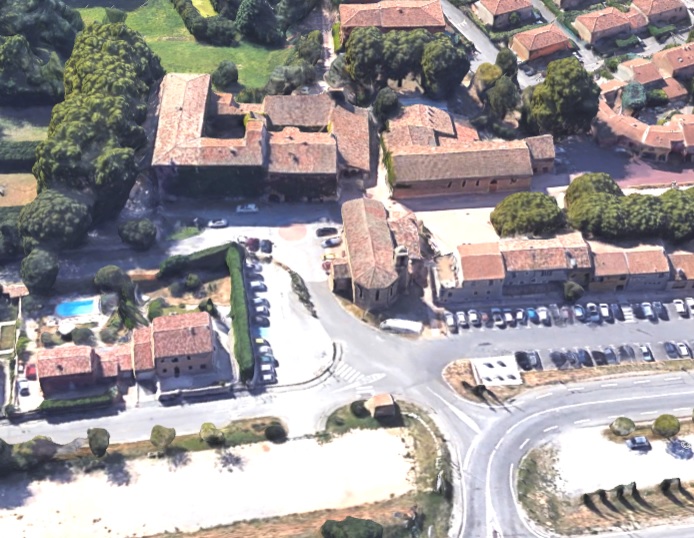

21 - Église Saint-Antoine-l'ermite et mairie (ancien château) de Château-neuf-le-rouge - Photogrammétrie en plaine 13790
Survol virtuel Google Earth Ht sol 160m, POI rond rouge devant mairie
Clocher
Fichiers Impression en couleurs "80EgliCHLR": OBJ = 1.5 MO, MTL = 1 KO, JPG = 3.1 MO; PSZ 1h34min 146MO; clef EMTEC 32

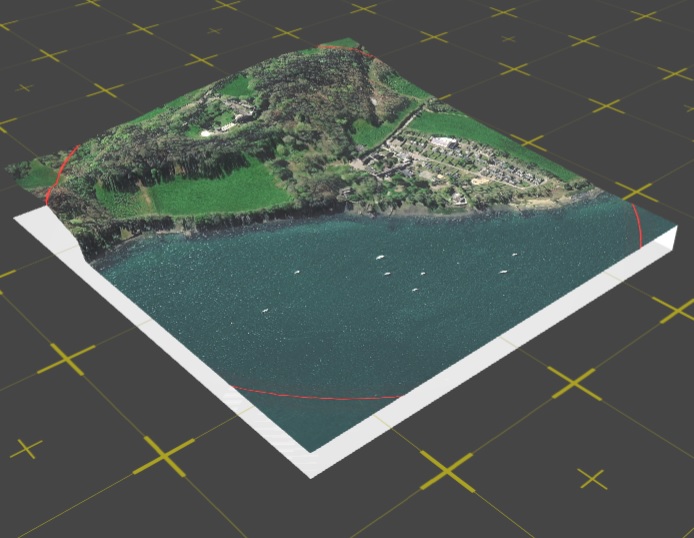

22 - Chapelle Saint-Jean
Survol virtuel Google Earth POI clocher / R 375m hippodrome en rouge
Clocher
Fichiers Impression en couleurs "ExpVolJean": OBJ = 3 MO, MTL = 1 KO, JPG = 1.1 MO; PSZ 1h03min 137MO; clef EMTEC 32 du 09/03/26

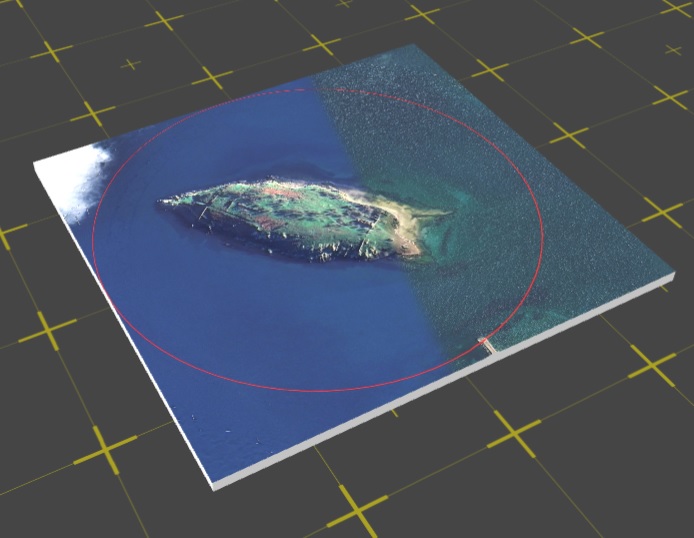

23 - Ile Trébéron - Zone aérienne P 112 interdite de survol à cause proximité Ile Longue
Survol virtuel Google Earth POI centre île / R 375m hippodrome en rouge
Centre île
Fichiers Impression en couleurs "ExportVolTreberon16h06": OBJ = 2.3 MO, MTL = 1 KO, ExportSurfNew57_15h40.JPG = 1.5 MO; PSZ 19min 137MO; clef EMTEC 32 du 09/03/26

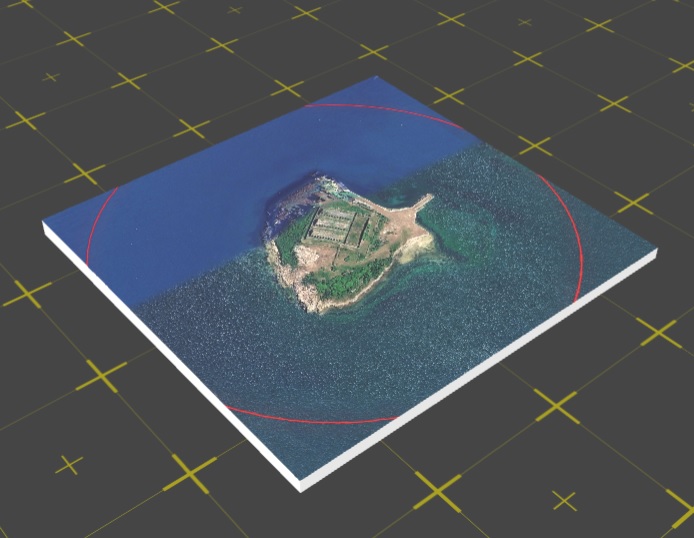

24 - Ile des morts - Zone aérienne P 112 interdite de survol à cause proximité Ile Longue
Survol virtuel Google Earth POI magasin à poudre du milieu / R 375m hippodrome en rouge
Magasin à poudre 2/3
Fichiers Impression en couleurs "ExpVolJean": OBJ = 3 MO, MTL = 1 KO, JPG = 1.1 MO; PSZ 1h03min 137 MO; clef EMTEC 32 du 09/03/26

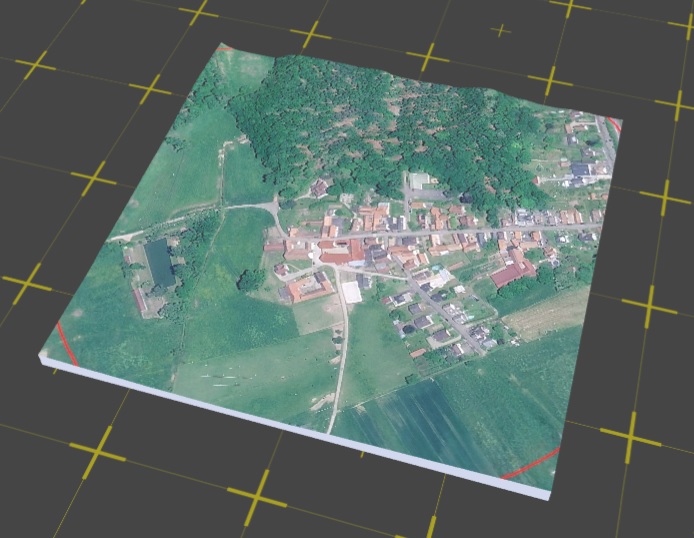

25 - Etablissement de formation
Survol virtuel Google Earth POI clocher Harthouse 67500 Haguenau / R 375m hippodrome en rouge
POI Clocher
Fichiers Impression en couleurs "ExpVolEgl57": OBJ = 4.7 MO, MTL = 1 KO, JPG = 2 MO; PSZ 1h20min 155 MO; clef EMTEC 32 du 09/03/26

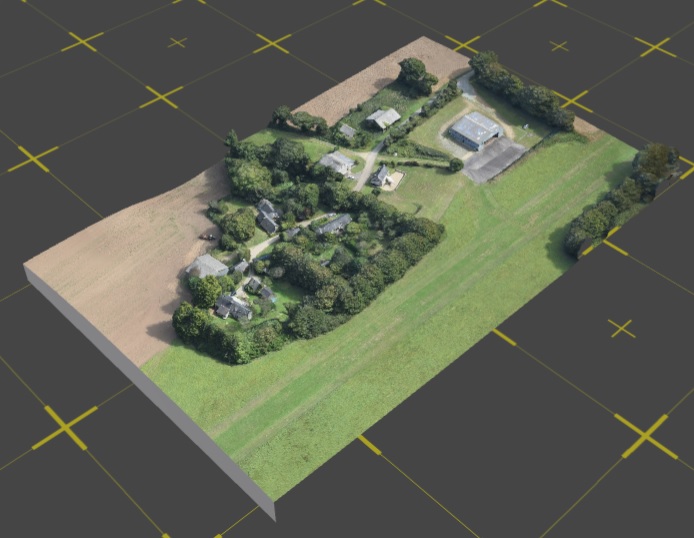

26 - Base ULM LF2922 à Le Stancou 29246
Jumeau numérique
POI Pignon maison dans bois
Fichiers Impression en couleurs "ExpVolumeULM170426": OBJ = 69 MO, MTL = 1 KO, JPG = 3.3 MO; PSZ 1h15min 473 MO; disque externe WD / 3D LeStancou/3D_090920/UIM
_________________
Uniquement avec PC et stockage 3D sur site personnel
(50 MO maxi autorisé sur site "GLBee")
Attention, chargement peut être très long si réseau internet chargé et taille fichier supérieure à 50 MO
1 - Manoir de Perros (taille fichier .glb de 108 MO sur site personnel)
Jumeau trop long à faire à cause du contour des arbres à "border" point par point avec logiciel Rhino vs7
Surface 3D pour étudier
- trajet/surface à scanner par société utilisant GPR
- emplacements possibles
illuminations INTENSCITY
Vue indirecte lien à cliquer dans fenêtre en Ht et à D

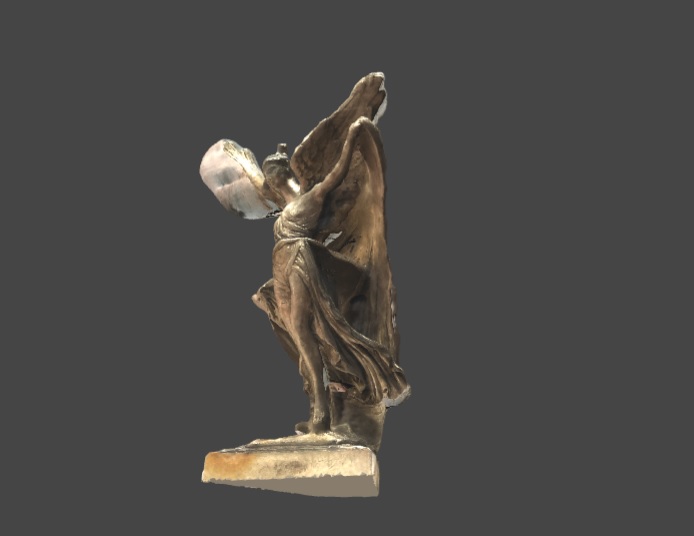

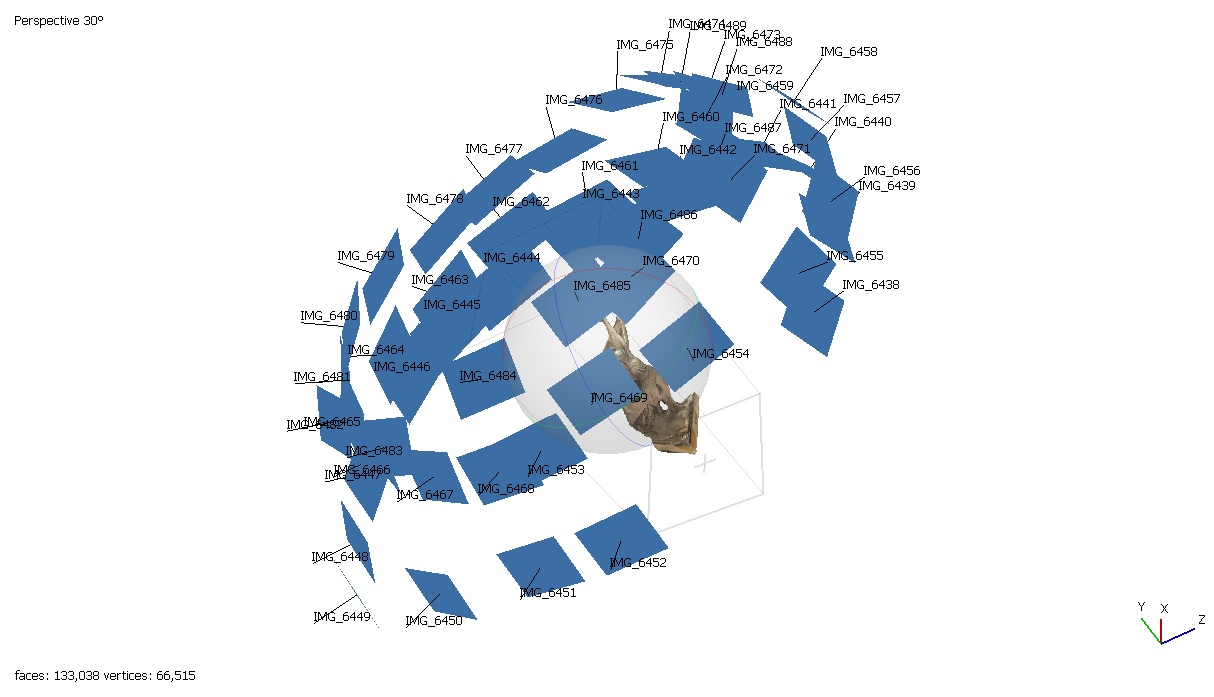

2 - Niké (taille fichier .glb de 51 MO sur site personnel)
Scan fait à plat, recto puis verso; le Z est devenu X ou Y
Vue indirecte lien à cliquer dans fenêtre en Ht et à D
