1 - Objectif
Compléter au dessus du sol par photogrammétrie avec des jumeaux numériques imprimables 3D couleurs, le travail fait au dessous du sol par les chercheurs (CNRS, Conseil départemental du Loiret, Institut national de recherches archéologiques préventives, Sorbonne université) sur la ville d'eau romaine AQUAE SEGETAE avec un radar à pénétration de sol (voir GPR §3 Documentation).
2 - Préparation de mission
Les jours de photogrammétrie avec drone DJI Mini 3 Pro, autogire, ULM aile haute (porte droite démontée si YUMA avec haubans d'aile) seront choisis, en Mars ou 1ère quinzaine d'Avril, dans un créneau 11h - 14h (ombres portées minimun) en fonction des prévisions météo (METEOCIEL.FR) disponibles ci-dessous à 3 ou 10 jours
- aérodrome St-Denis-de-l'hôtel 45550 (photographe 2h voiture Paris)
- aérodrome Melun Villaroche Montereau-le-jard 77950 (photographe 1h voiture Paris)
- aérodrome Montargis-Vimory Vimory 45700 (photographe 2h voiture Paris)
- site archéologique Sceaux-du-Gâtinais 45490 (photographe 1h30 voiture Paris)

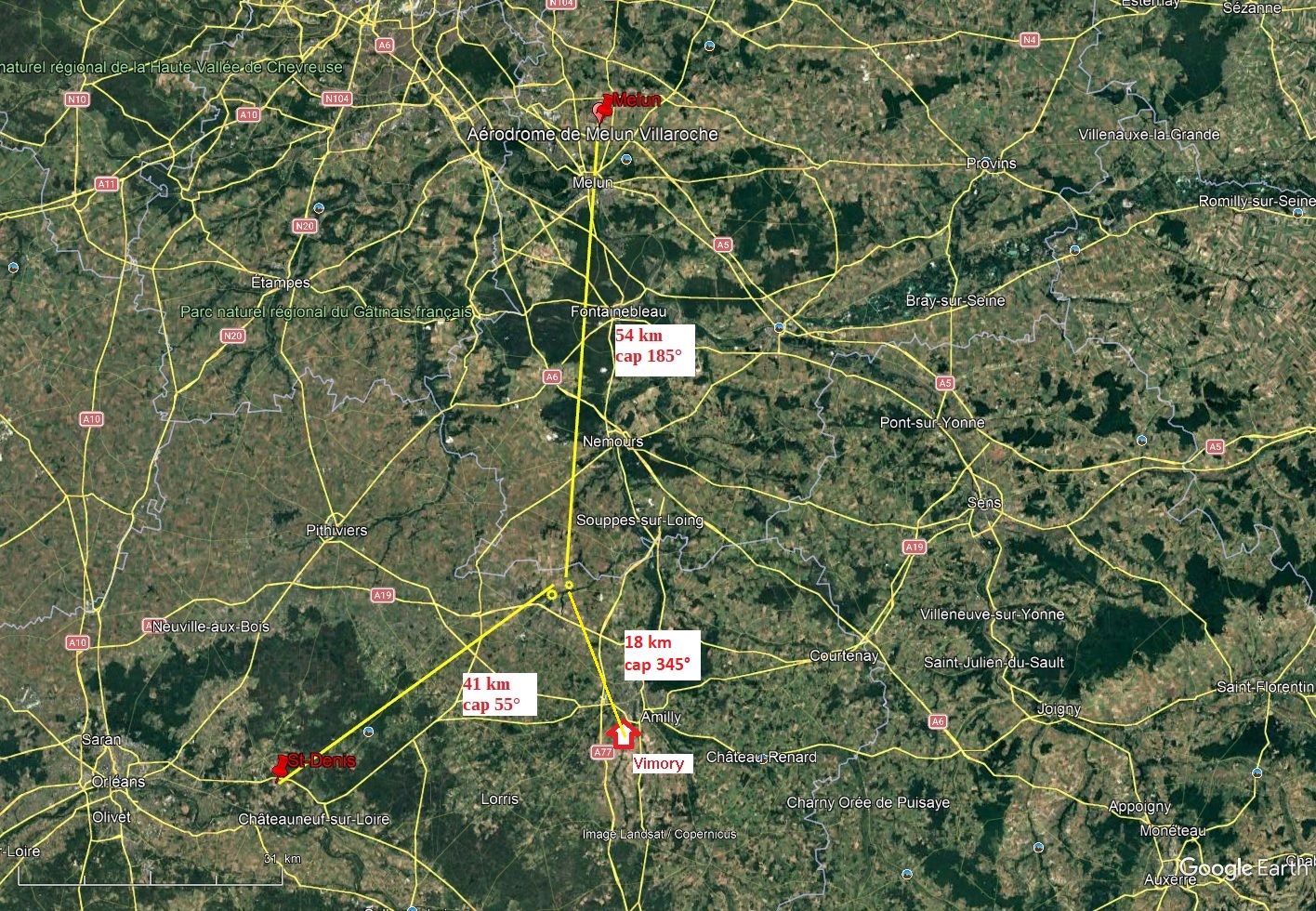

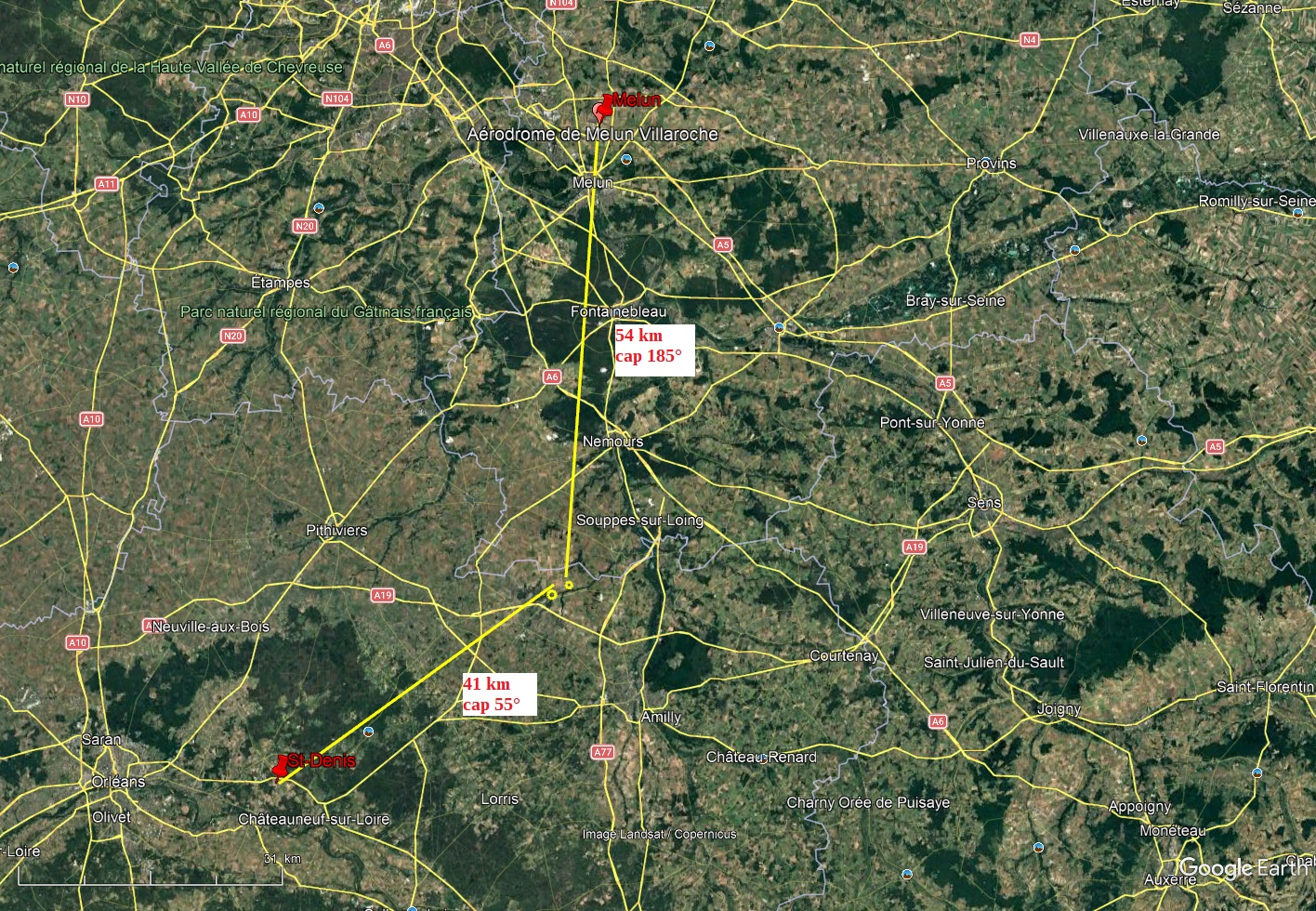

Fig 1 - Itinéraires possibles aller-retour ULM - Aérodromes de Melun, Saint-Denis de l'hôtel, Montargis-Vimory

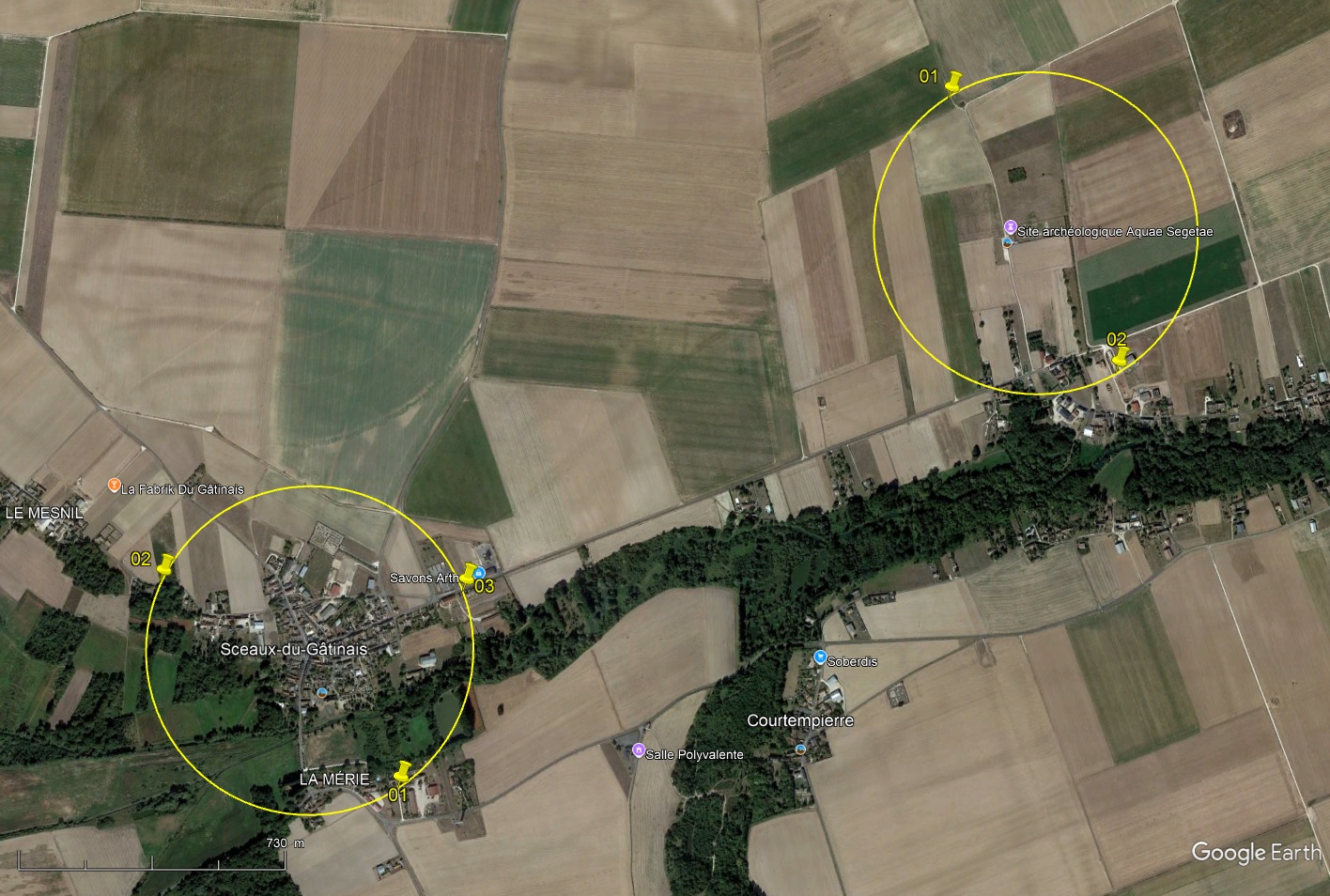

Fig 2 - Point Of Interest - 1 Fontaine trilobée site Segeste, 2 Carrefour central 3 routes Sceaux-du-Gâtinais)
Paramètres pilote (R 450m, Hauteur sol 260m, Vit. indiquée 145km/h, virage à D, 2 tours), photographe (F 70mm, intervalle 1s, 70 photos sur 1 tour)
Points de repère pilote-photographe (2 sur Fontaine POI 1, 3 sur Carrefour POI 2)
211 - SOL - Prise de vues 360° (Ricoh THETA Z1) sur entrée et 4 coins du site - Visite virtuelle KLAPTY
212 - AIR - Prise de vues drone sur fontaine
Fig 3 - Segeste - Fontaine trilobée (nymphée)

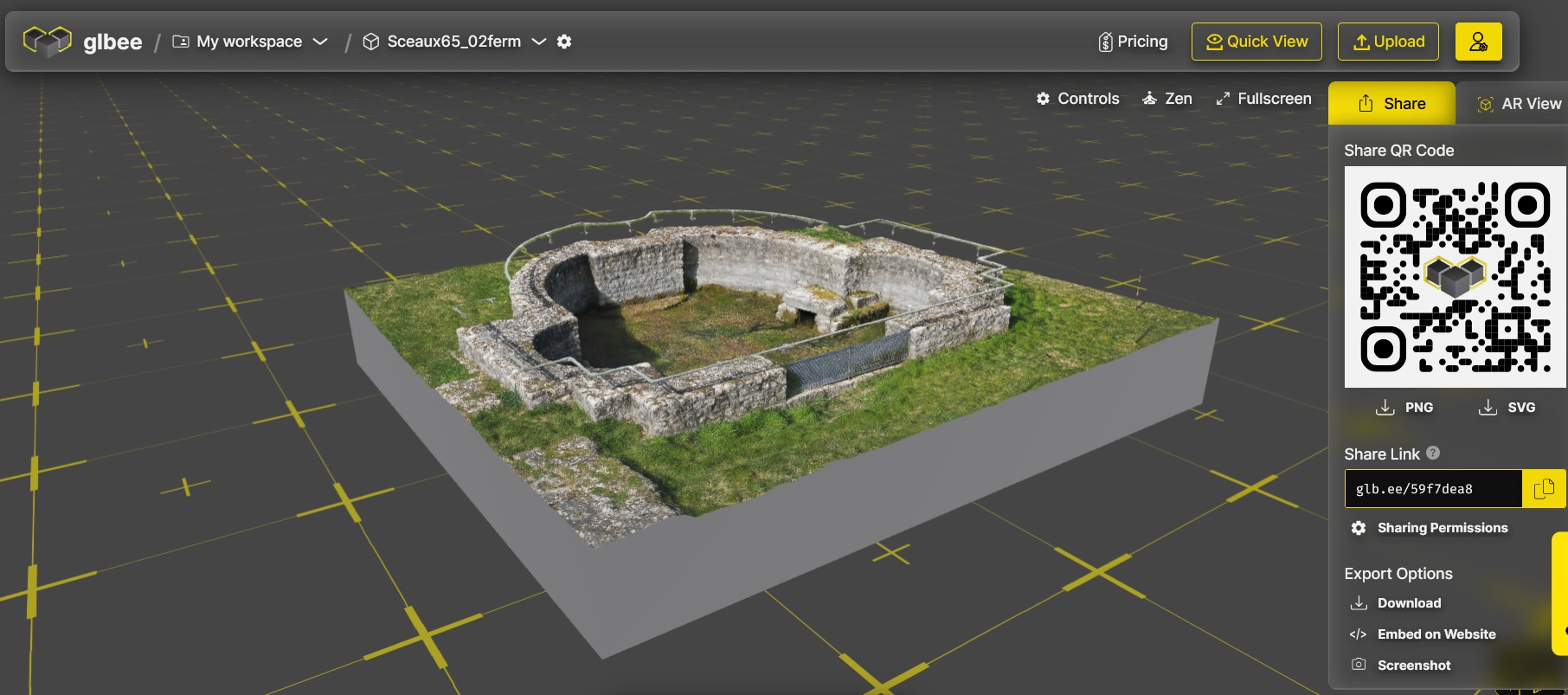

Fig 4 - 08/03/2026 - Photos DJI Mini 3 Pro - Jumeau Fontaine trilobée (65 photos, Agisoft Metashape 1h10 et 379 MO en .psz, Rhino vs 7.0 1h00) sur site GLB.ee (12 MO)
Les pélerins posaient leurs offrandes dans le coin gauche du seuil d'entrée leur permettant de descendre dans la fontaine
Il y avait probablement des marchands d'EX VOTO dans des boutiques et donc des fabricants utilisant la technique du moulage ce qui expliquerait le grand nombre de statuettes retrouvées (fontaine, en dehors)
La découverte d'un four à poterie très caractéristique justifierait cette possibilité
Au Nord de la forêt d'Orléans avec son bois de chauffage, les potiers-tuiliers de Châtillon-Vrigny n'étaient qu'à 30km Ouest de AQUAE SEGETAE
Quand l'emplacement de dépôt des EX VOTO était plein, l'équivalent SEGETA du sacristain faisait place nette en rangeant ce qu'il avait ramassé dans une cave proche de la fontaine

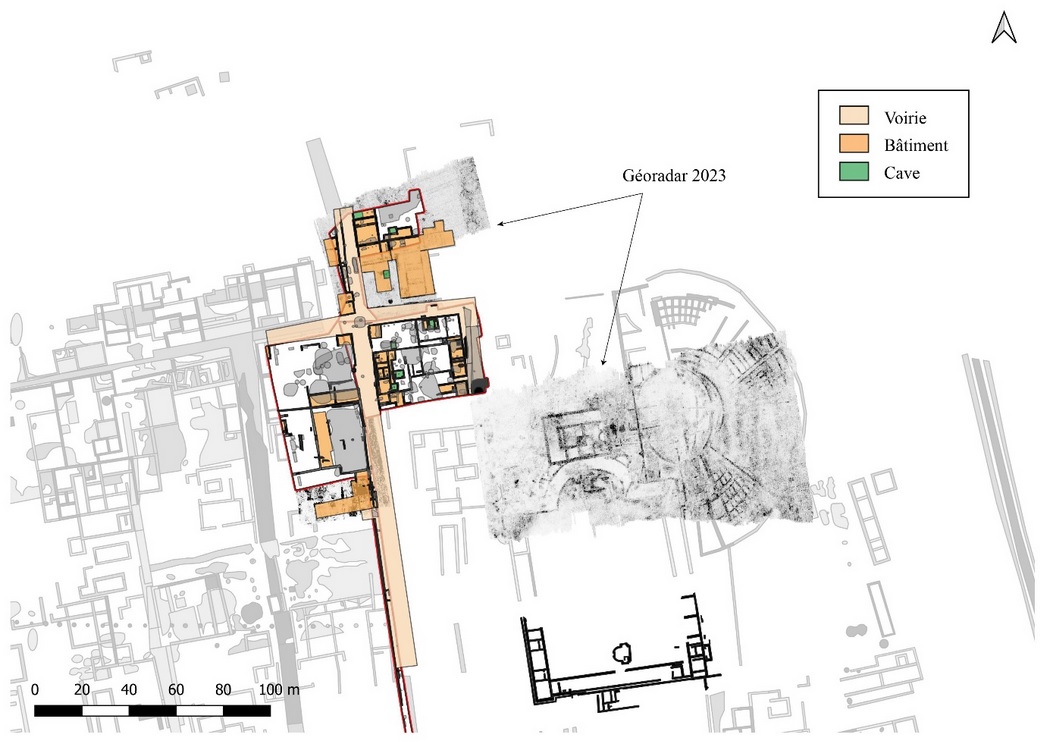

Fig 5 - Interprétation des îlots nord d’Aquae Segetae (© J. Spiesser – CD45, avec les donnèes gèophysiques de F.-X. Simon – Inrap)

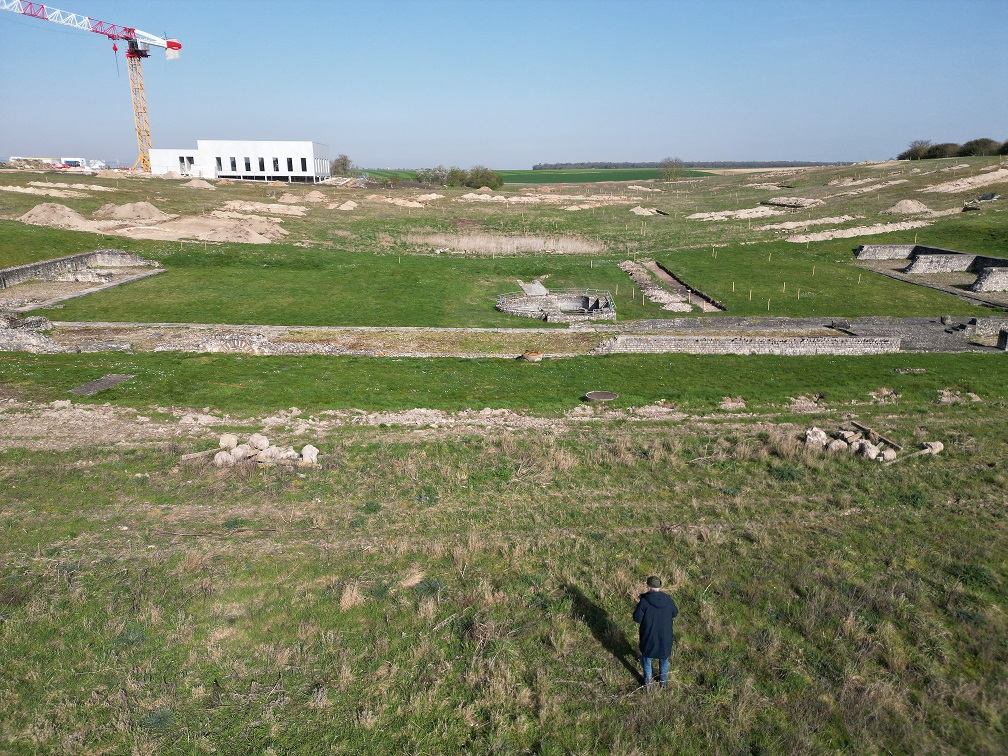

Fig 6 - 08/03/2026 - Photo DJI Mini 3 Pro - Orientation Sud (en bas) Nord (en haut) - Total site archéologique (ancien et nouveau site avec musée en construction)
Pilote drone, piste Ouest Est dans champ, 2 tas poteaux sur bordure site archéologique, site, champs, bois sur crête

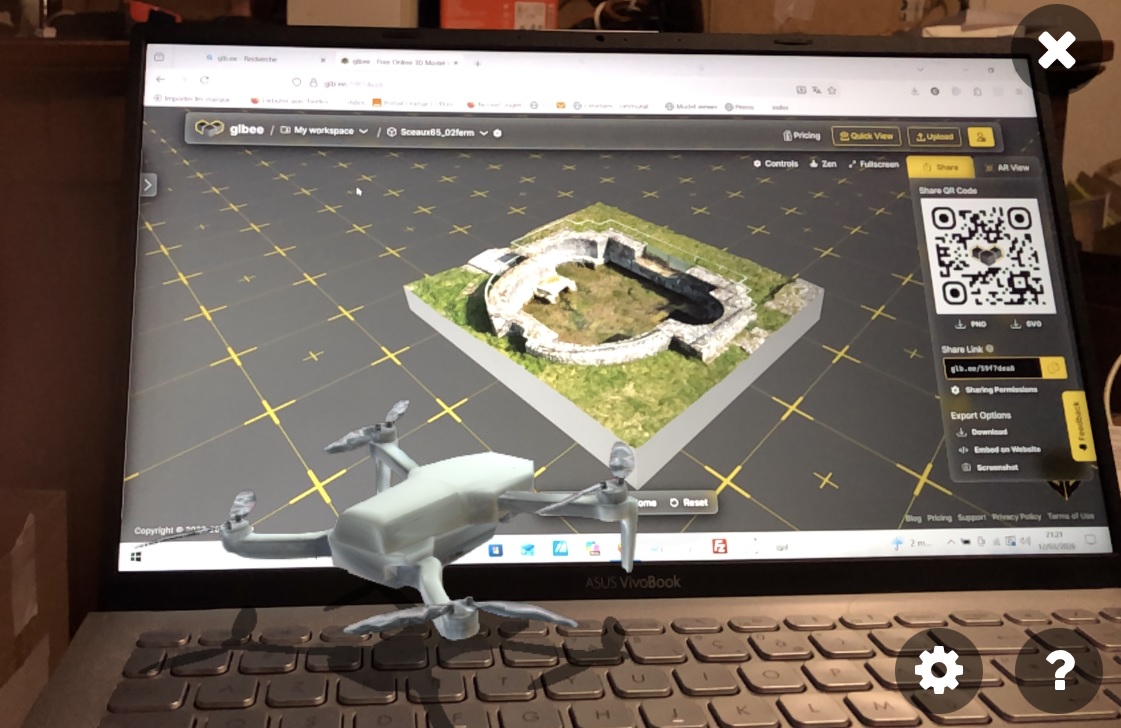

Fig 7 - 12/03/2026 - Réalité (jumeau fontaine de GLB.ee sur écran PC) Augmentée (jumeau DJI Mini 3 Pro de Sketchfab positionné sur clavier) avec iPhone 8

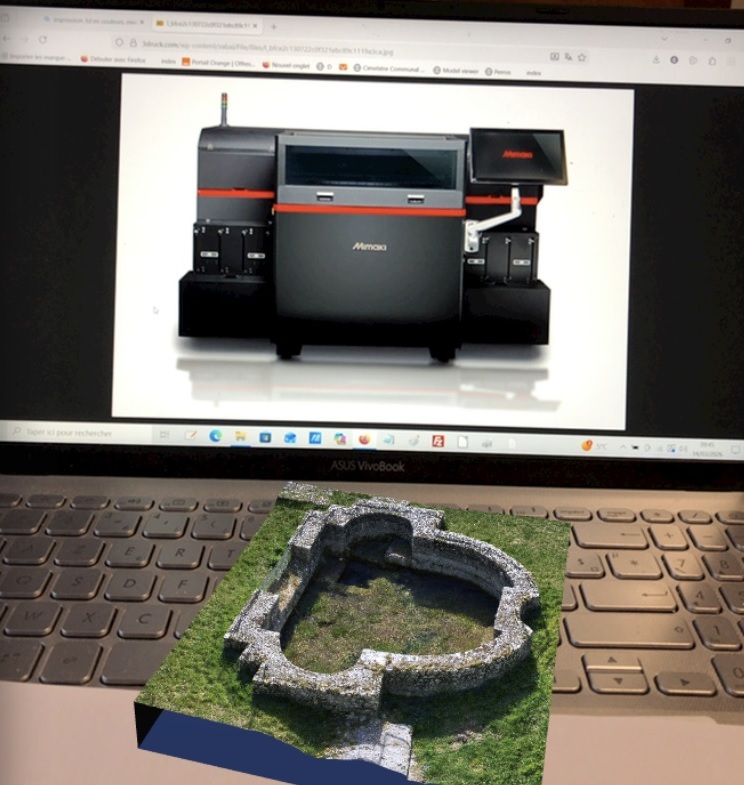

Fig 8 - 14/03/2026 - Réalité (imprimante 3D MIMAKI sur écran PC) Augmentée (jumeau Fontaine de GLB.ee positionné sur clavier) avec iPhone 8
Impression en couleurs (10cm de côté, 2 exemplaires) jumeau fontaine commandée à 3D ADDICT avec envoi WETRANSFER des fichiers (OBJ, MTL, JPG); réception à compter du 26/03
Un exemplaire à donner au musée s'il s'intéresse aux jumeaux numériques pour sa "boutique"
Fig 9 - Impression en couleurs (10cm de côté, 2 exemplaires) jumeau fontaine commandée à 3D ADDICT avec envoi WETRANSFER des fichiers (OBJ, MTL, JPG); réception à compter du 26/03

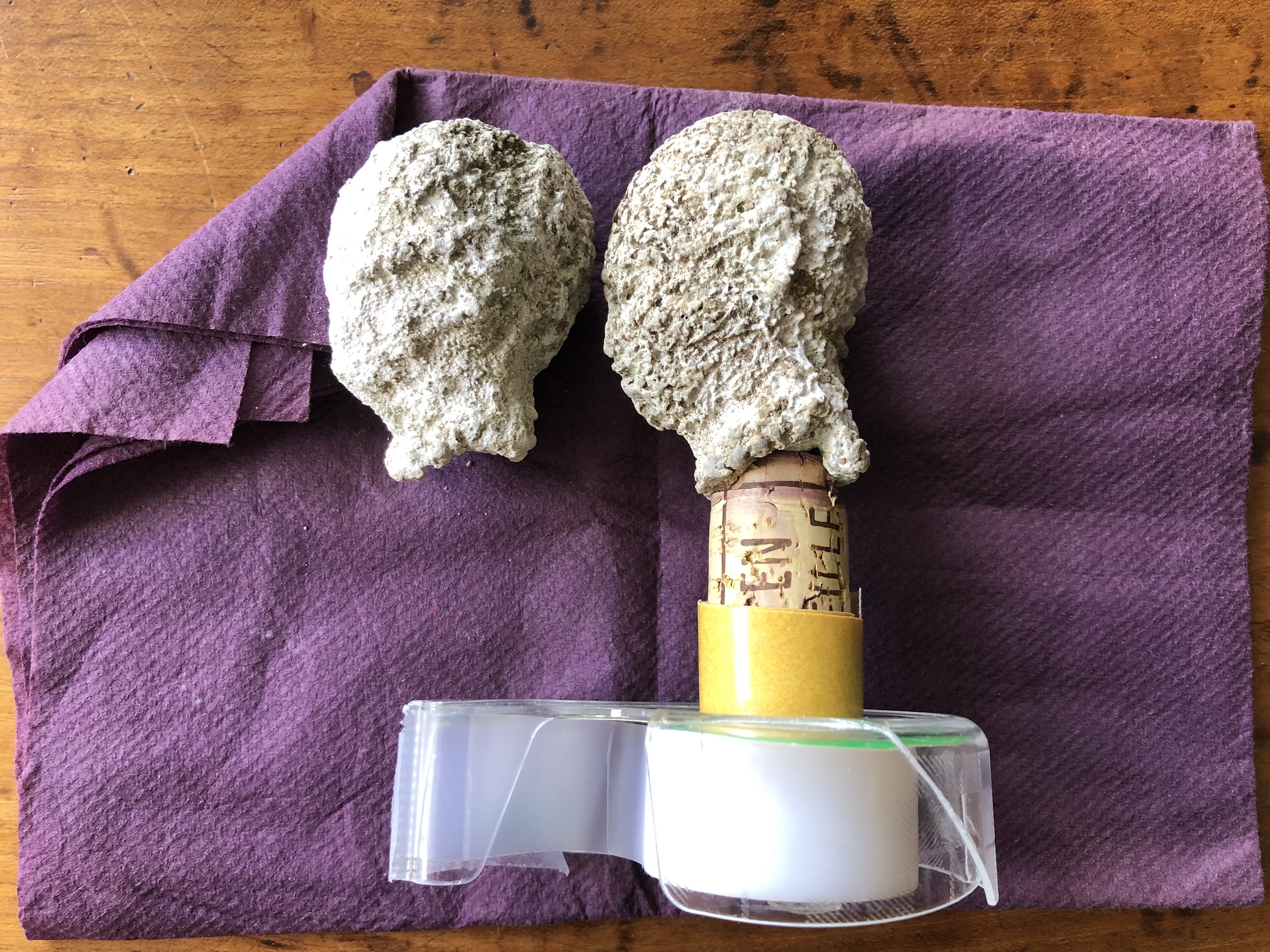

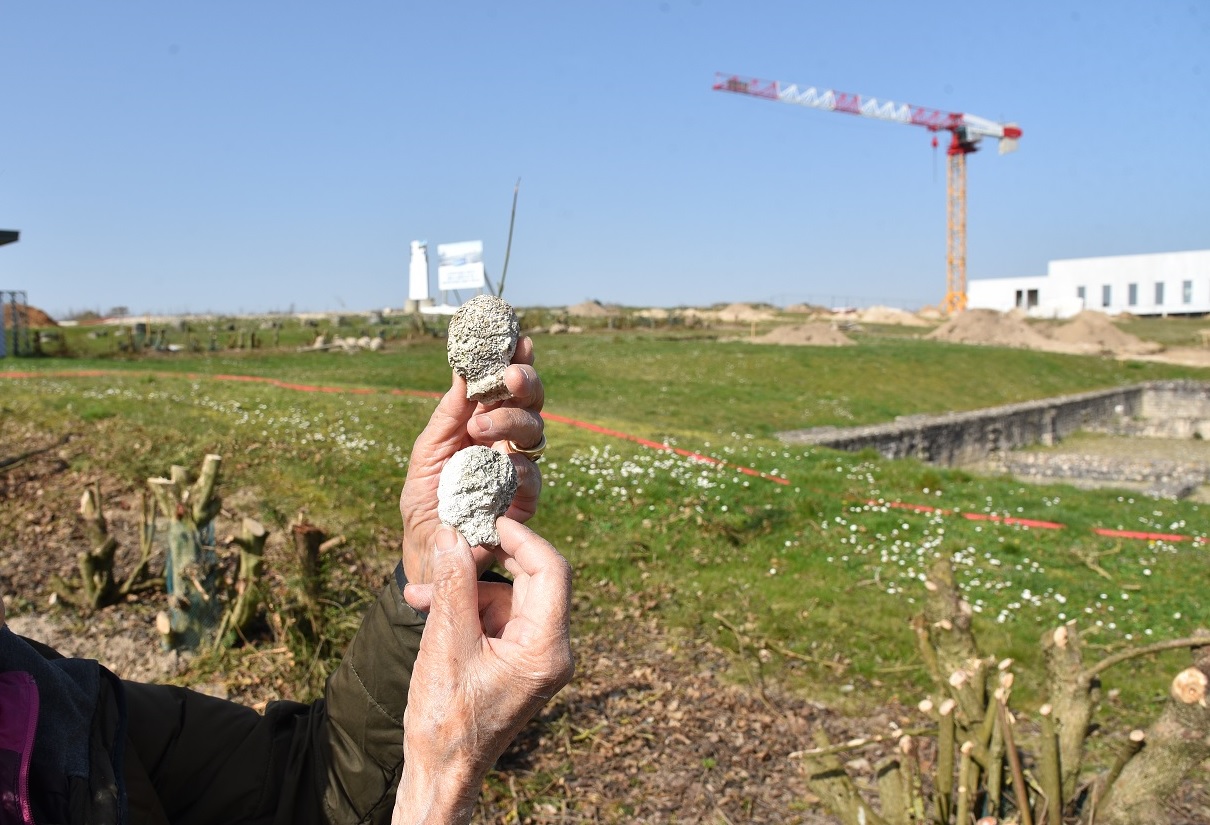

Fig 10 - 08/03/2026 - Jumeau (72 photos SONY A6400 en 3 couches) d'un des deux "EX VOTO" (bases quasiment identiques) trouvés sur la piste du champ longeant la limite Sud site
Hauteur 5.5cm, hauteur 8cm sur support bouchon en liège taillé pour introduction dans cavitè de la base
Ces deux EX VOTOS seront à donner au futur musée. Trouvés en surface, sans doute sortis du sol par la pelleteuse ayant enlevé la clôture avec sa haie, la pluie et le soleil en ont altéré la surface.

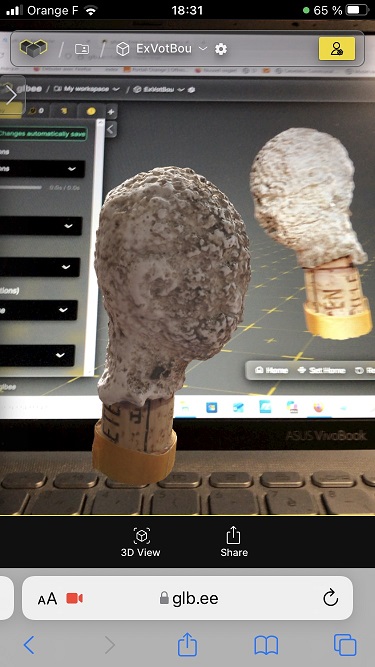

Vue du jumeau posé sur clavier PC en Réalité Augmentée
Manipulation 3D avec la souris sur cube (clic G)
22 - Photogrammétrie du site total (fonction disponibilité et METEOCIEL, ULM hélico, ULM autogire, ULM aile haute avec porte droite démontée si haubans, drone)
221 - Préparation de mission
Fig 11 - Schéma photogrammétrie - Tableur EXCEL indique paramètres prise de vues (photographe, pilote) avec Appareil Photo Numérique (dimensions CMOS, taille image en pixel)
- Entrée: Ht(m) monument, Focale(mm), Rayon(m) hippodrome, Intervalle photo(s), Recouvrement Horizontal(%), Recouvrement vertical(%)
- Sortie: Vi(km/h), Nb photos, Temps prise de vues sur 1 tour

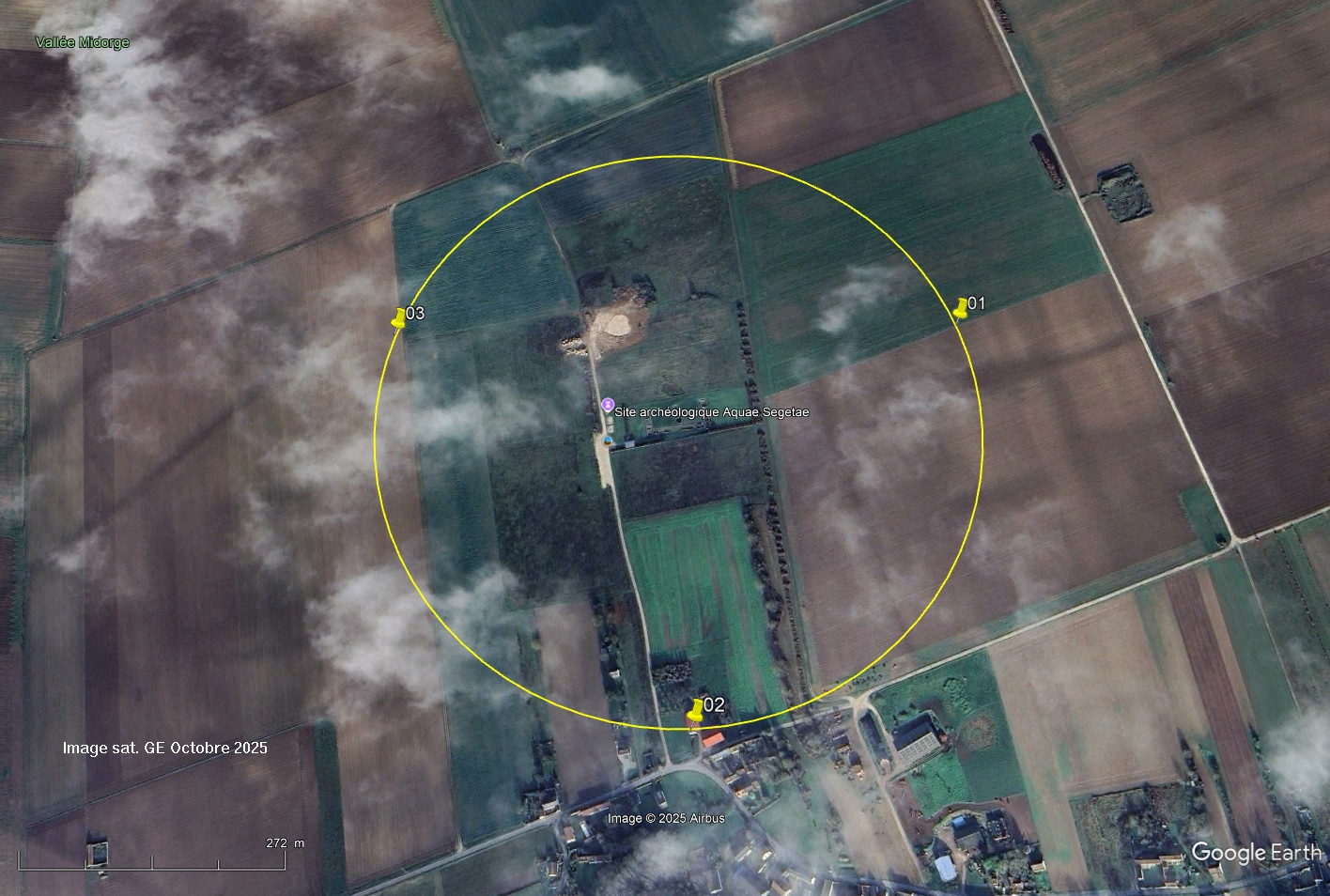

Fig 12 - Hippodrome prévu centré sur fontaine avec F 70mm Nikon D750
Rayon 450m, 4 points de repère, virage à droite, 1 tour "reco" suivi 2 tours "photos", bouclage sur 04, Vi = 140km/h

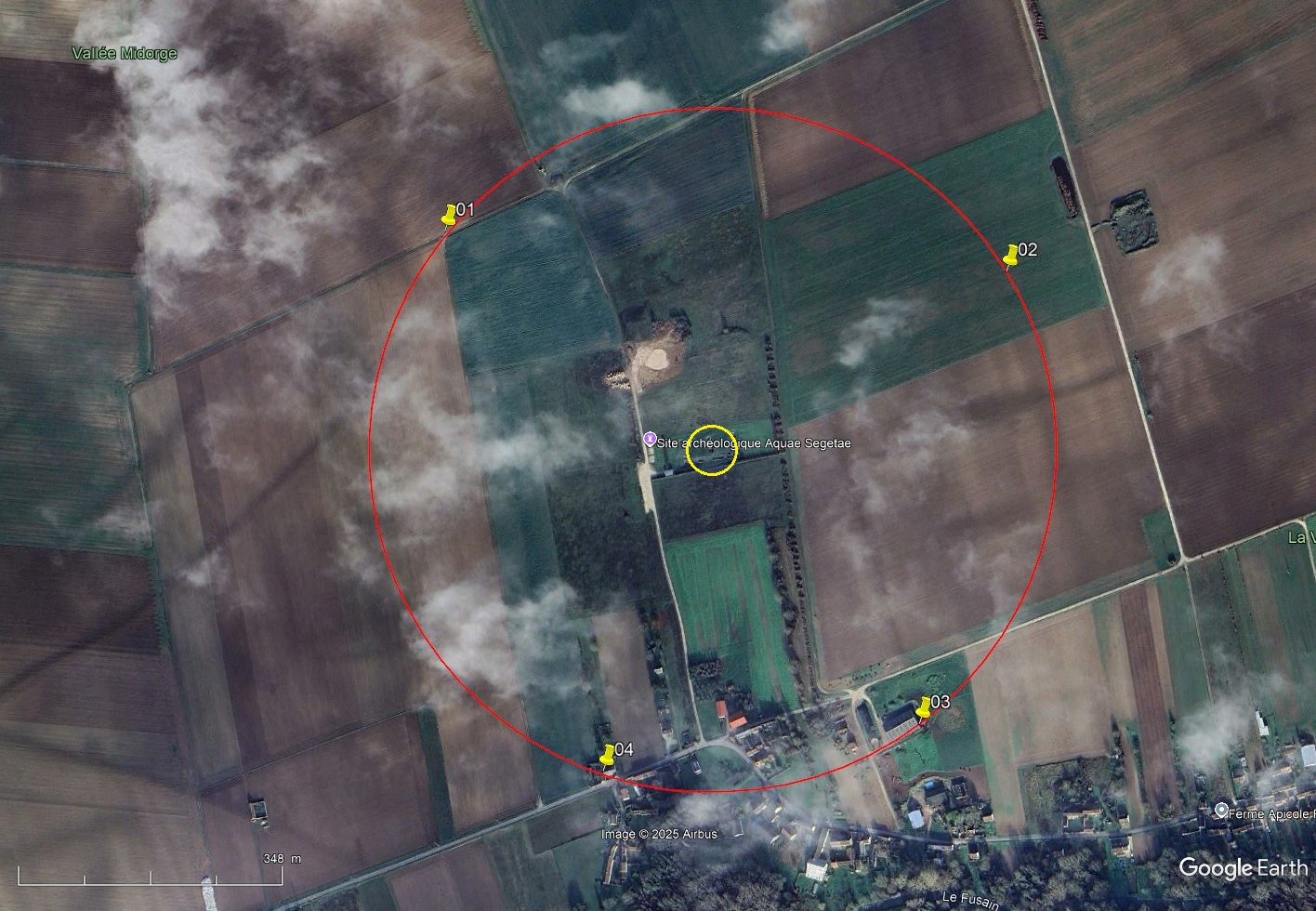

GOOGLE EARTH Enregistrement Lat/Lon KMZ points de repères, hippodrome R 450m, Fontaine - 01sdg, 02sdg, 03sdg, 04sdg, R450sdg, Fontaine_sdg
Lien pour impression GOOGLE EARTH Enregistrement Lat/Lon KMZ au format PDF
Hauteur AGL fontaine 245m/810ft (régler alti à 0 départ aérodrome Montargis-Vimory
Prévisions 28/03 10h METEOCIEL Sceaux-du-Gâtinais Dimanche 29 Mars 14h 7° Vent Nord Moyen 20Km/h Rafale 25km/h
222 - Prise de vues obliques (Point Of Interest Fontaine SEGETA) avec NIKON D750 tenu à la main en place arrière autogire BRAKO Blaser

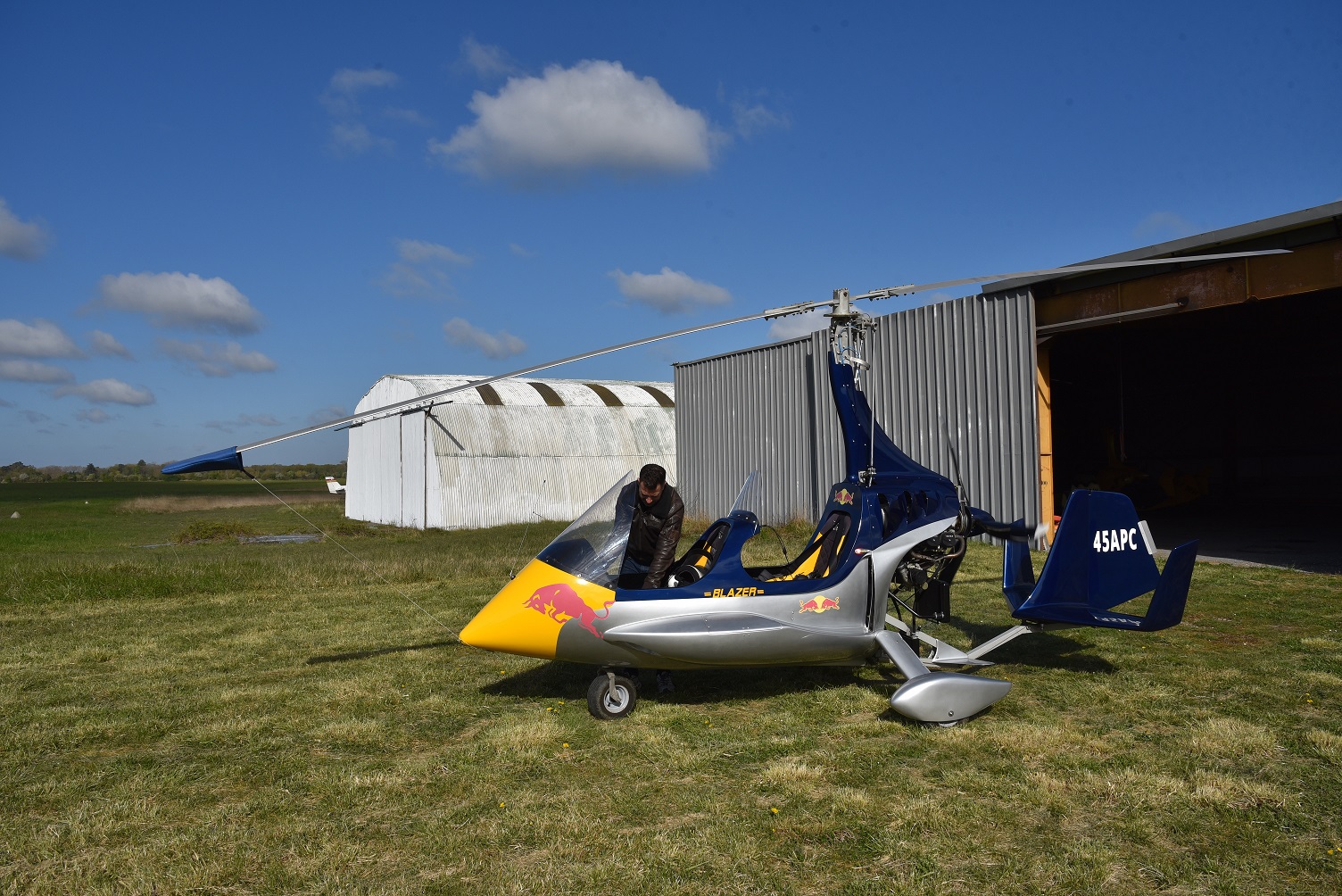

Fig 13 - Autogire BRAKO et son pilote - Biplace en tandem à l'air libre sans cockpit
- limitant l'orientation de l'axe optique du Nikon vers l'arrière lorsque le vent oblige le pilote à "voler en crabe"
- risquant de toucher l'objectif de l'APN (changement de focale, photo non prise en compte dans l'alignement pour le traitement)
Utilisation drone impossible vu le vent (10 à 25km/h) et l'autonomie moyenne batterie de 25 min (drone peut augmenter sa vitesse mais consommant plus devra revenir pour changement batterie)

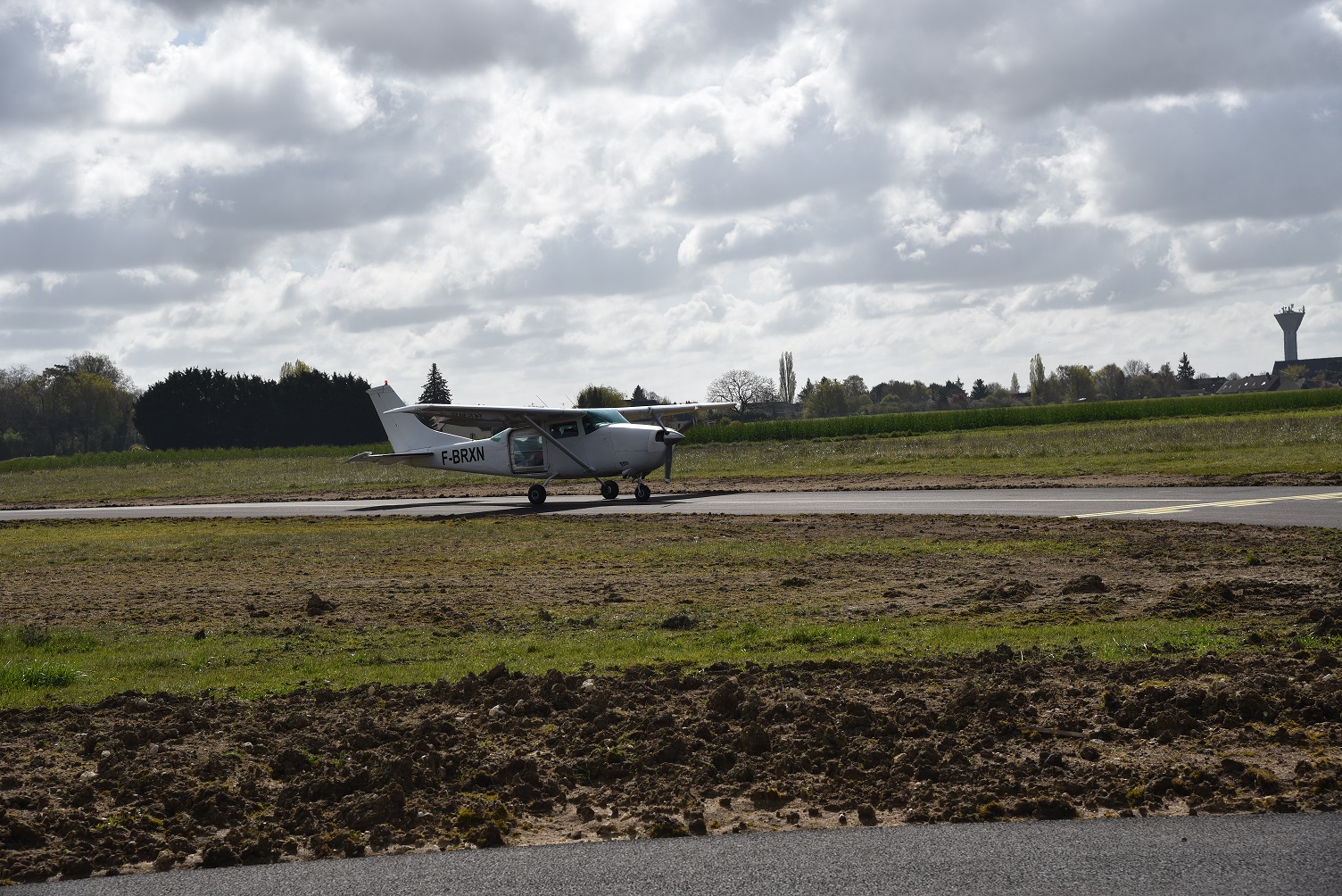

Fig 14 - Autogire BRAKO - Passage devant Cessna 206 largage para FLY ATTITUDE en attente au point d'arrêt piste 04 aérodrome Montargis-Vimory
La largeur de la porte du Cessna lui permettrait d'accueillir 2 photographes, comme sur le DO27, en formation photogrammétrie par CDG, attachés par harnais et mousqueton à anneau plancher pour SOA

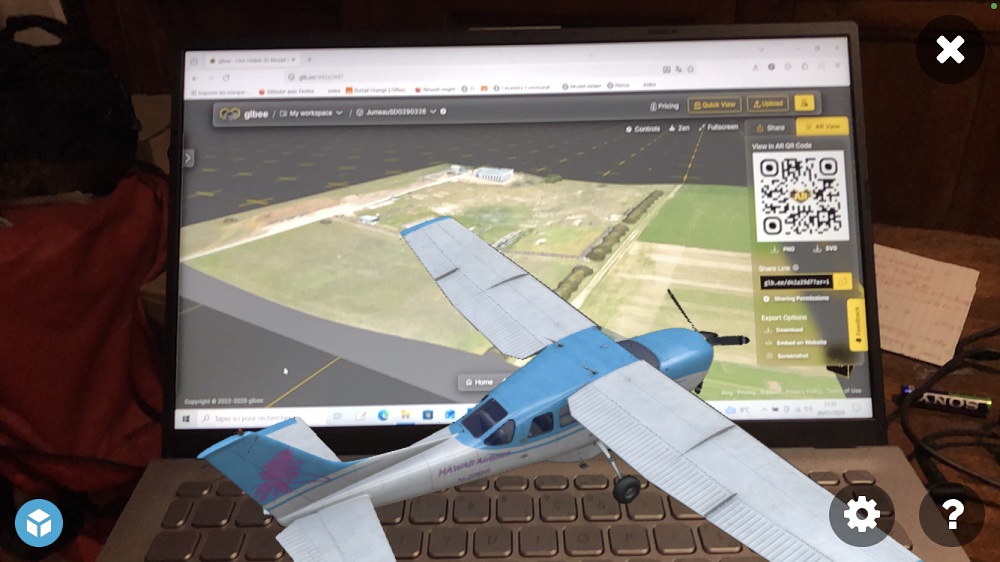

Vue en Réalité (jumeau site AQUAE SEGETAE de GLB.ee) Augmentée (Cessna 206 de Sketchfab) du PC de traitement photographié avec un iPhone 8

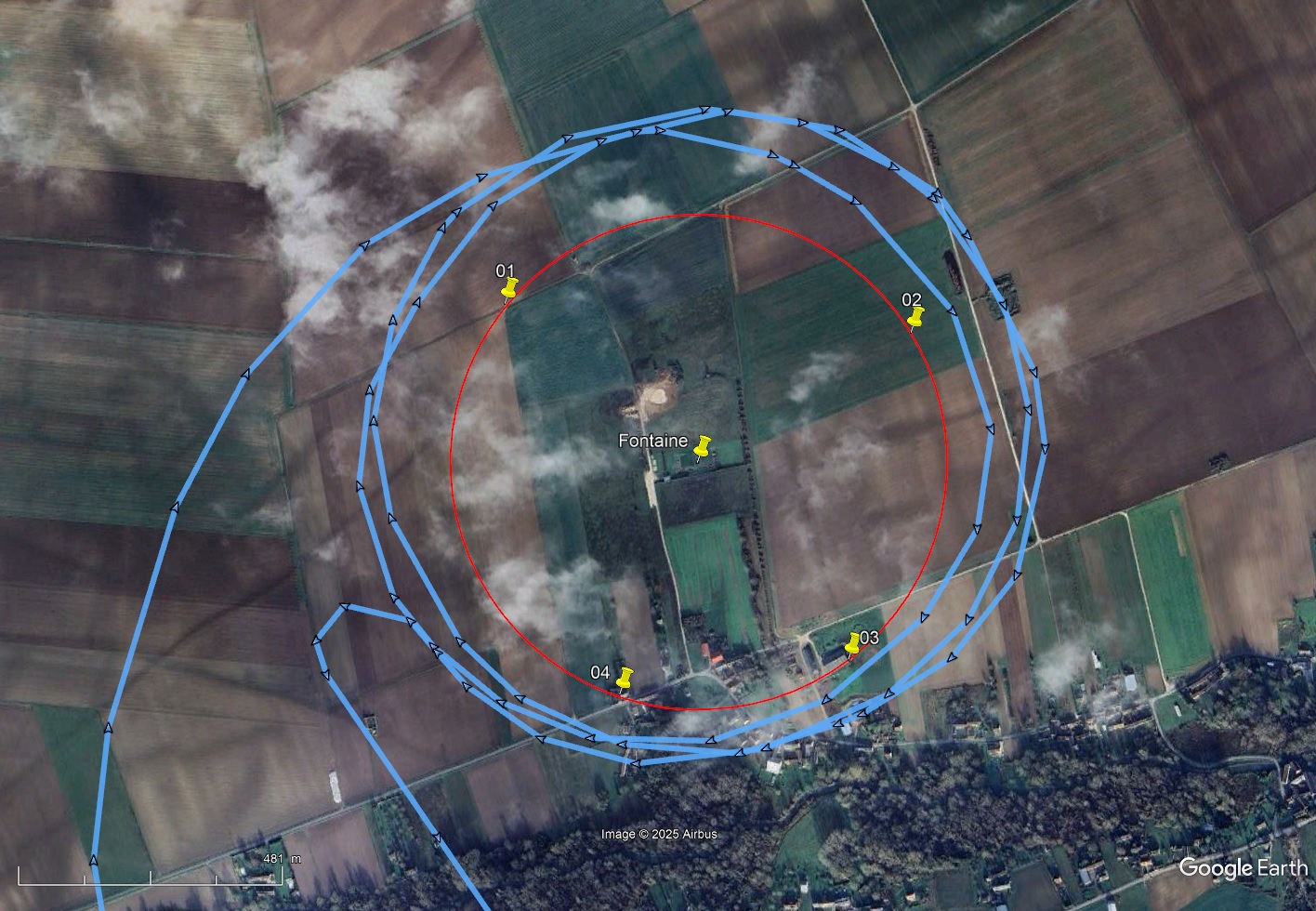

Fig 15 - Autogire BRAKO - Trajectographie GPS avec Garmin GEKO 201 dans chapska photographe à vues satellites (température 7° supportable avec combinaison ad hoc)
Hippodrome réalisé (bleu) différent de celui prévu (rouge, GPS sur iPad pilote) cause vent du Nord entre 15 et 20km/h conforme aux prévisions de METEOCIEL
Voir sur GOOGLE EARTH la trajectographie du vol en 3D enregistré sur GPS Garmin GEKO 201 placé dans chapska pour être à vue des satellites
Ouvrir lien GE dans fenôtre en Ht et à G puis cocher "Garmin Périphérique GPS" dans colonne LIEUX pour faire apparaître la trajectoire
Sens flèche indique sens déplacement
Clic sur flèche donne ACTIVE LOG (Lon/Lat/Alt/Speed/Heading/Iime)
Analyse "Speed" indique le vent du Nord de 20km/h prévu par METEOCIEL pour une Vitesse Indiquée de 140km/h
Analyse "Alt" indique un calage altimètre non mis à 0 au décollage comme prévu (altitudes différentes pour "fontaine" et "piste") afin d'être à Ht AGL 245m (810ft)
calculée pour une photogrammétrie avec F 70mm et recouvrement Horizontal de 71%
Mesure rayon R donne 550m au lieu de 450m
Lecture des Z sur hippodrome donne 210m au lieu de 245m

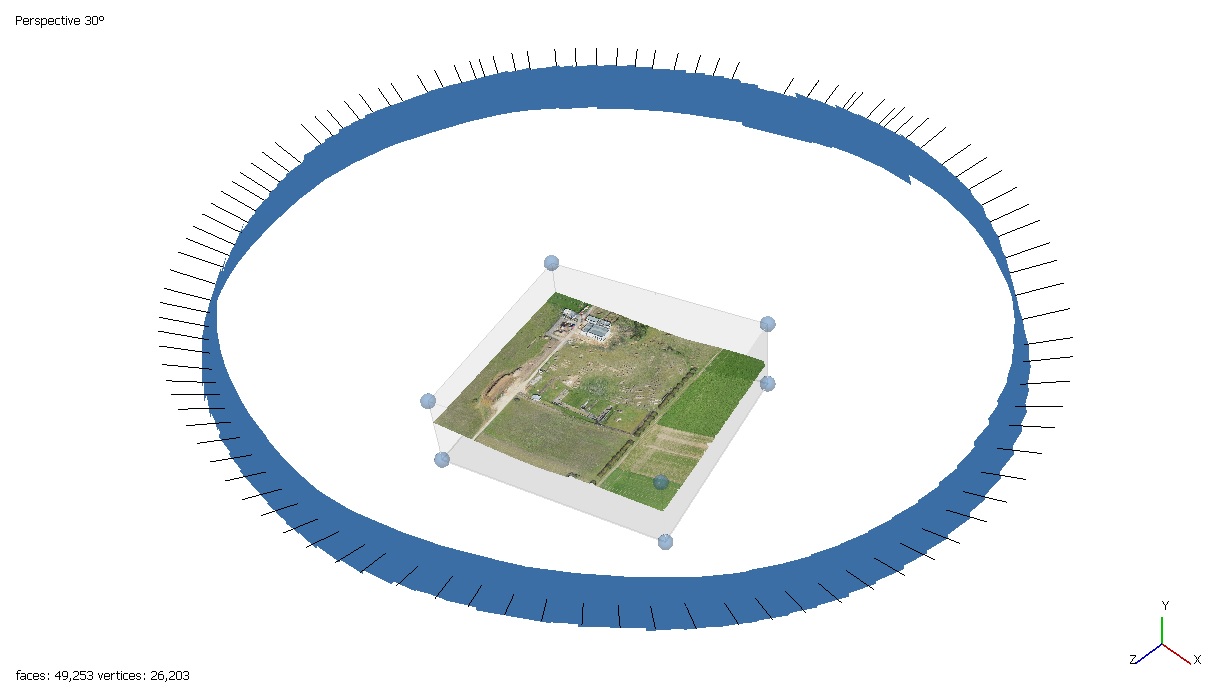

Fig 16 - 105 photos prises sur hippodrome avec délimitation surface 3D à prendre en compte pour créer le jumeau du site

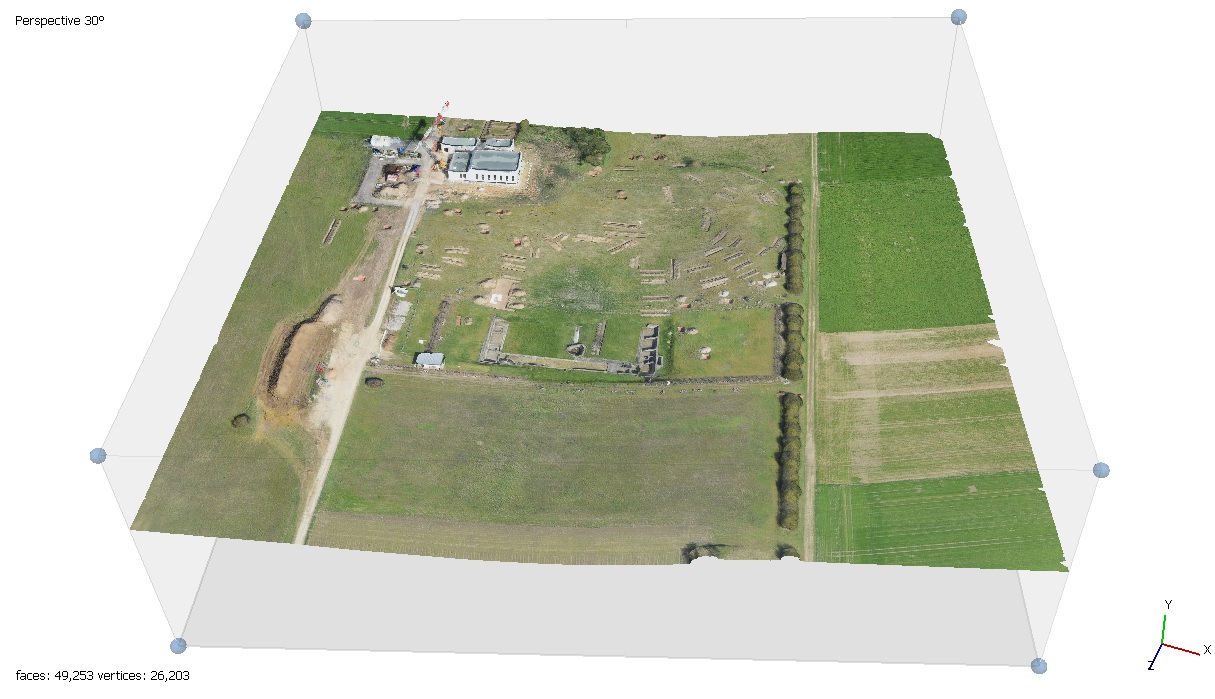

Fig 17 - Agisoft Metashape - Alignement Ht / Nuage Mon / Maillage Qual Moy Nb Face Moy / Textures 4096 - 1h24 pour 206 MO en .psz
Surface 3D inclue dans cube 5 faces

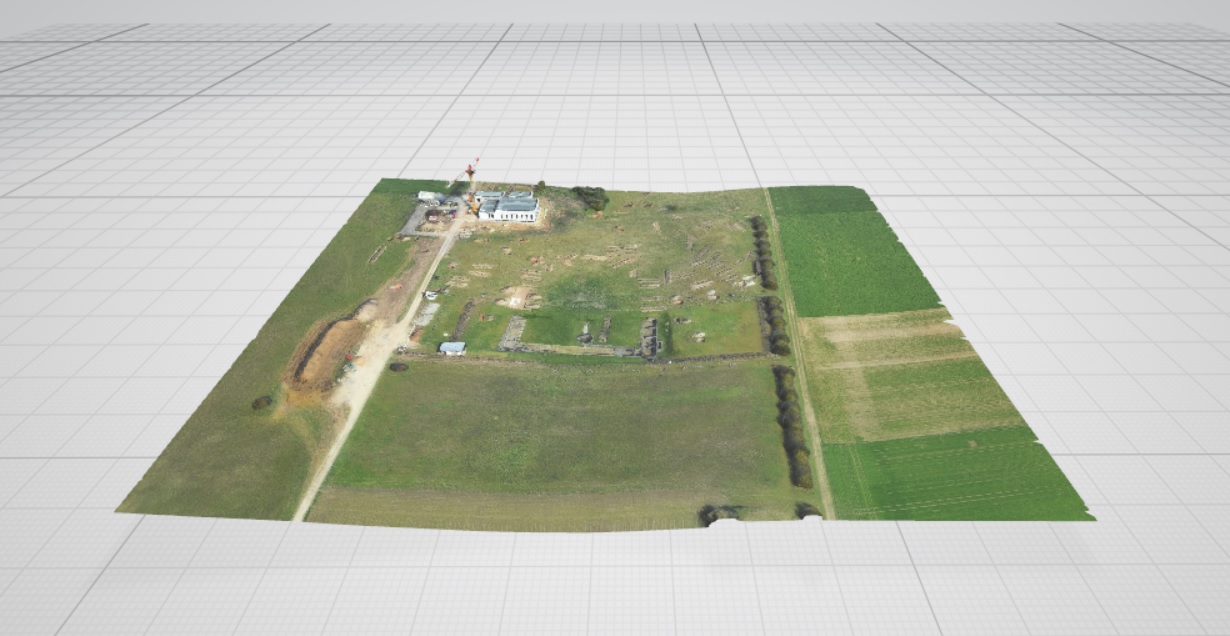

Fig 18 - Agisoft Metashape - Export au format .glb de la surface 3D recadrée plan horizontal

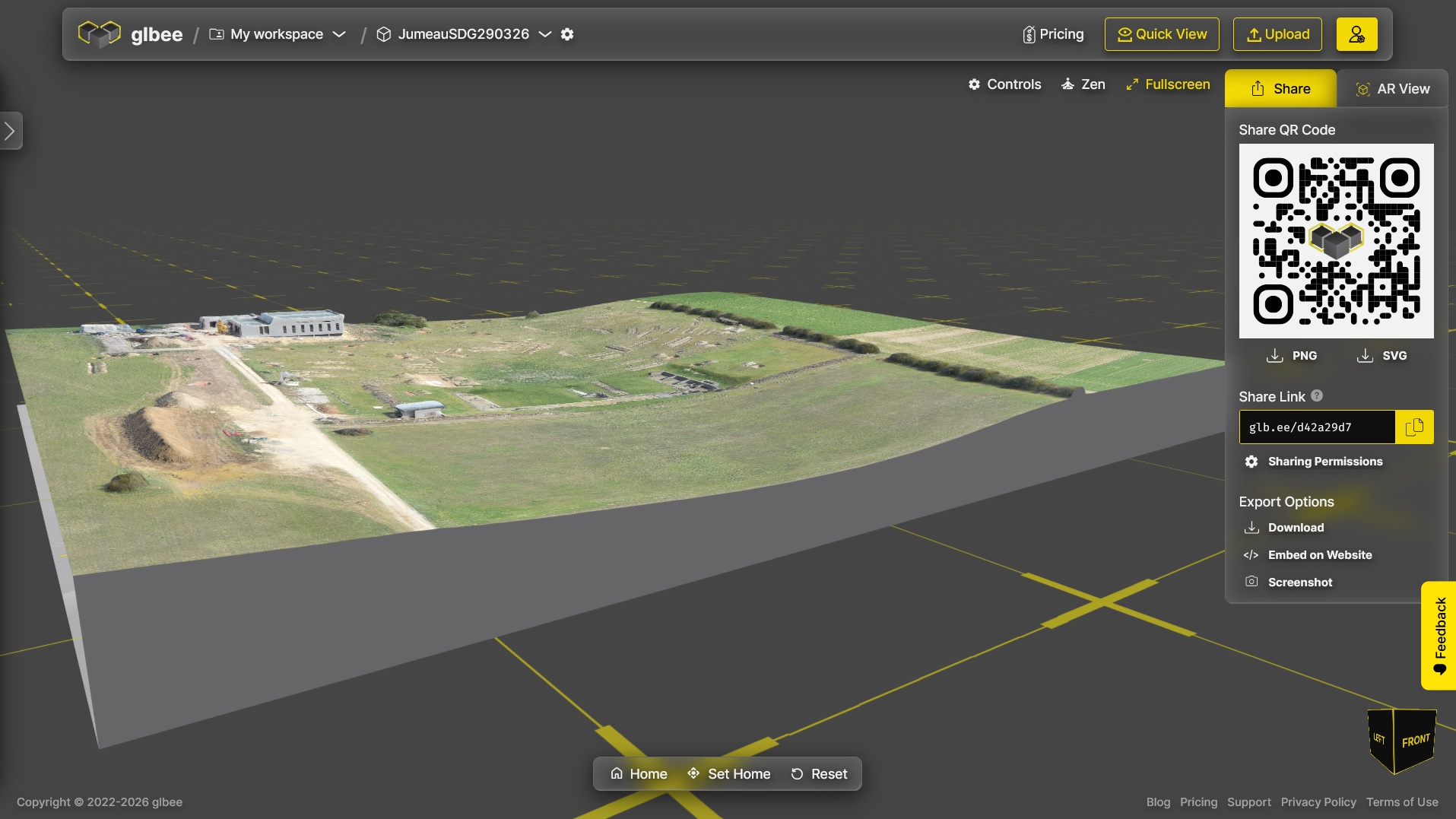

Manipuler en 3D avec souris surface SDG sur site GLB.ee

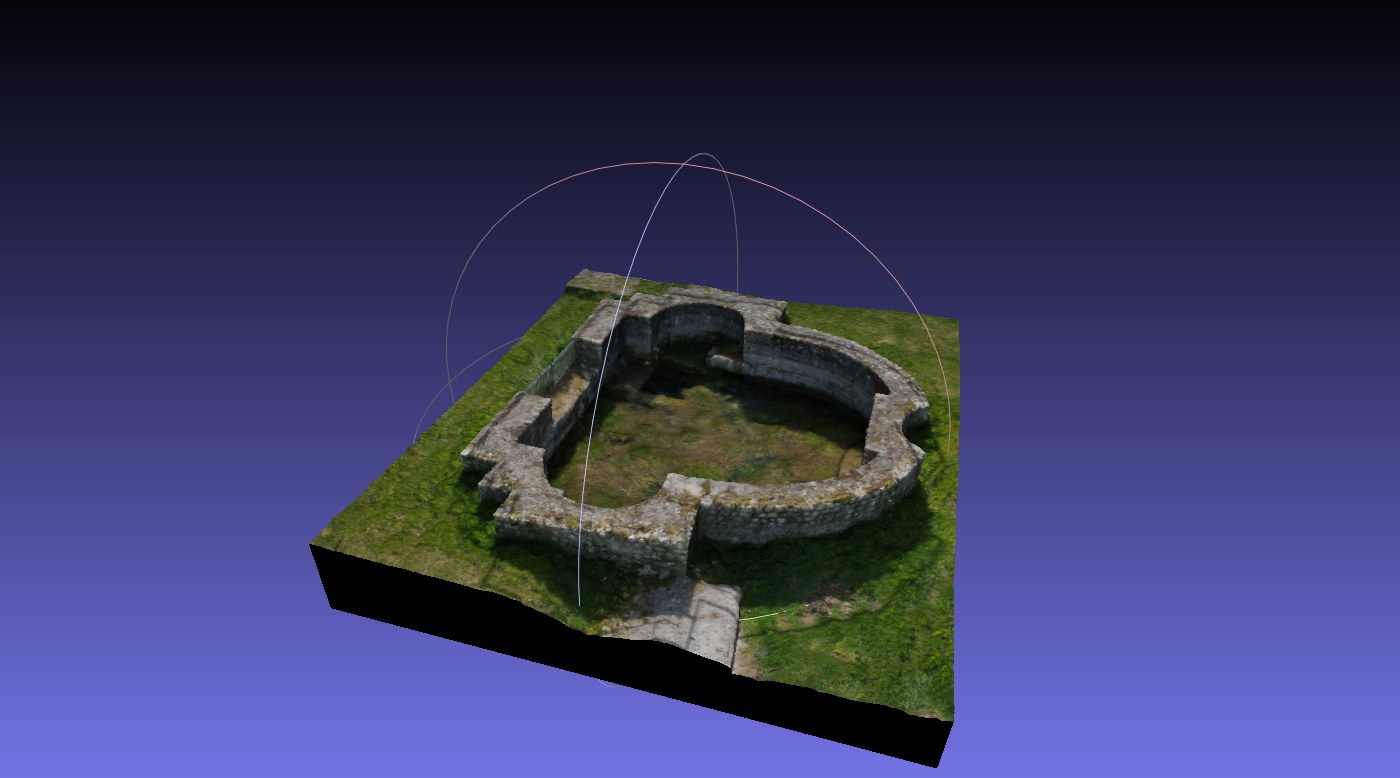

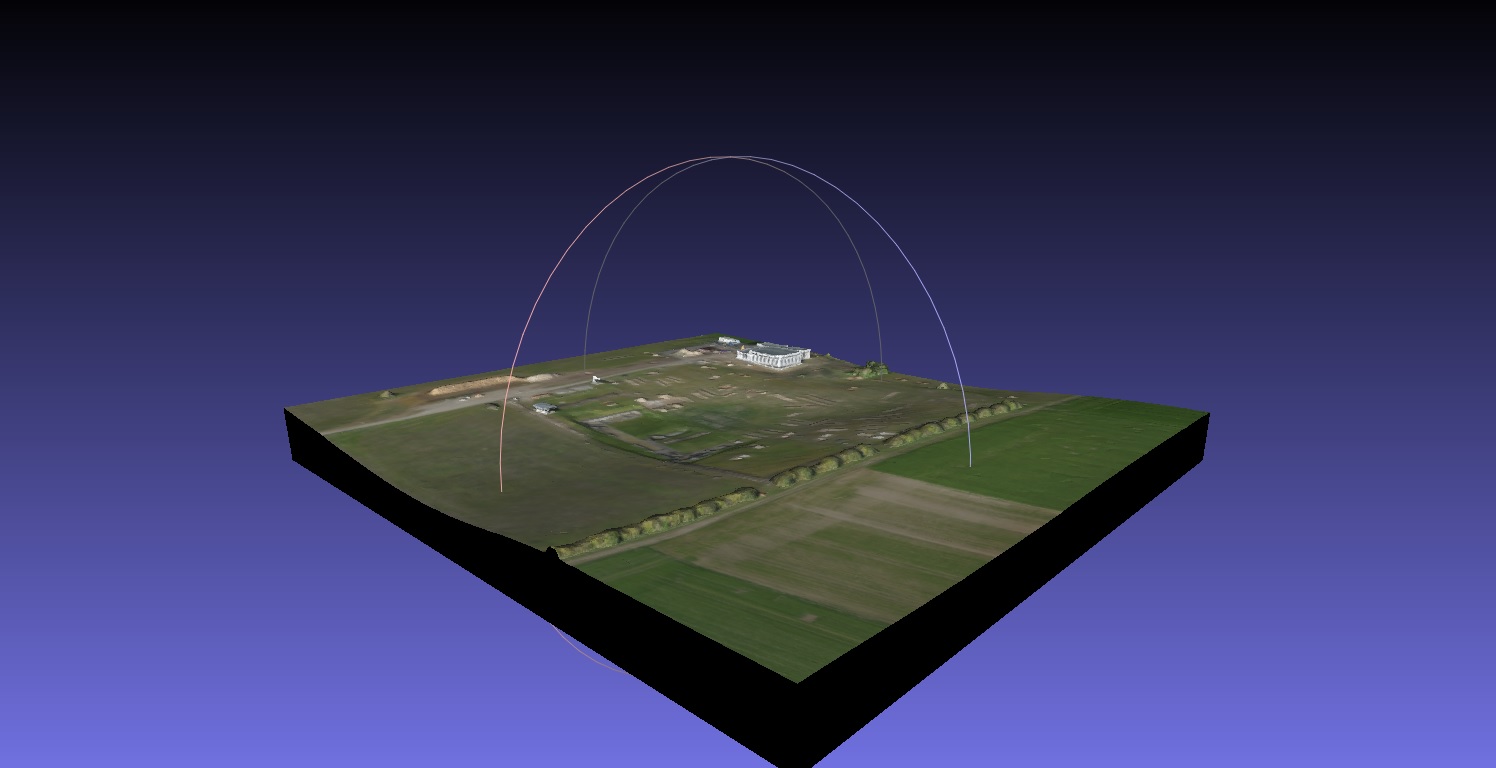

Fig 19 - Rhinoceros vs 7 - Jumeau du site archéologique AQUAE SEGETAE imprimable 3D en couleurs
Manipuler en 3D avec souris jumeau SDG sur site GLB.ee

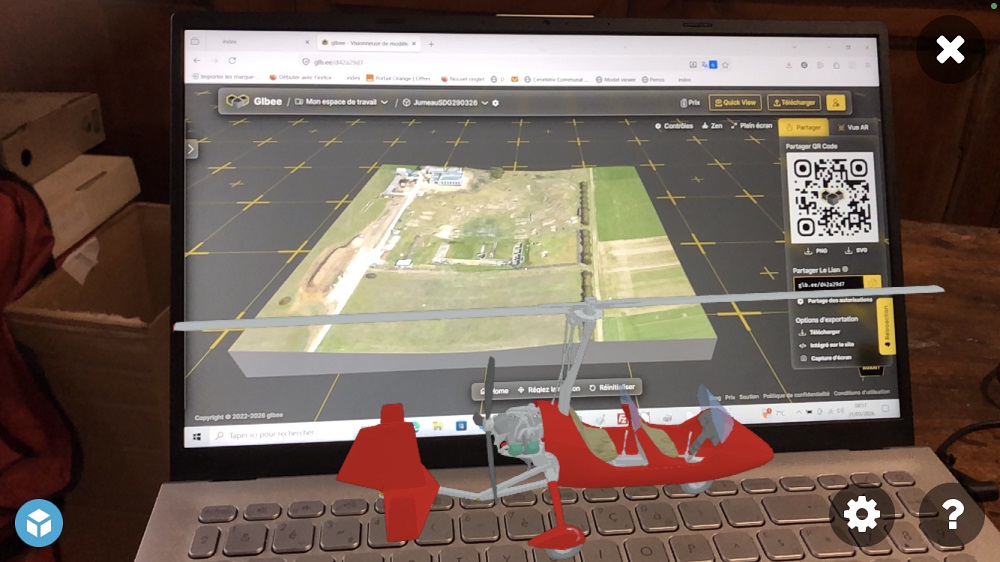

Vue en Réalité (jumeau site AQUAE SEGETAE de GLB.ee) Augmentée (Autogire MTO de Sketchfab) du PC de traitement photographié avec un iPhone 8

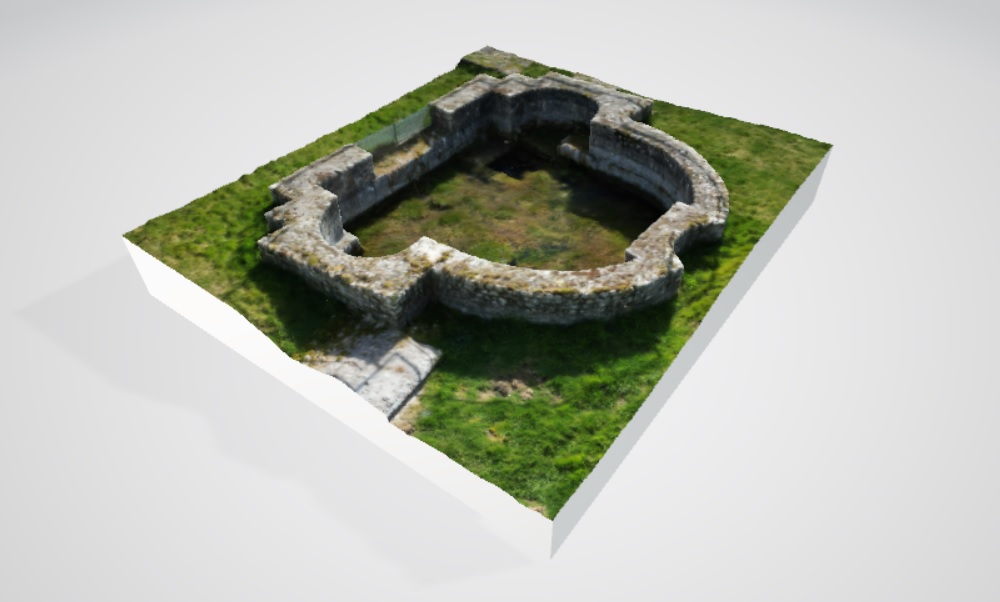

Fig 20 - Impression 3D en couleurs (2 ex, 10cm côté) par 3D Addict (récupération 2 ex "fontaine") à partir groupe de fichiers .OBJ, .MTL, .OBJ sur Clef KINGSTONE 32GB/Imp3Daddict/"site"
3 - Documentation
31 - Ground Penetrating Radar - RAPTOR 45 System Impulse Radar - utilisé à Sceaux-du-Gâtinais
32 - Wiki Aquis Segeste
33 - Cairn Info 2025/1 n° 49-1 Cross analysis of good GPR radar with archeological excavation: case study of Sceaux-du-Gâtinais
34 - Photos Google Maps
35 - CR Equipe Archéologies Environnementales - UMR 7041 / Jérôme Spiesser, responsable d’opération archéologique, Conseil départemental du Loiret
36 - INRAP Expérimentation d'un four de potier médiéval à Saran (Loiret)
37 - Statuettes d’argile arvernes du IIe siècle PERSÉE
38 - Analyse d’une sculpture Maison des Arts
39 - Maquettes, photogrammétrie en vues obliques et impression 3D
40 - DVI Aviation aérodrome de Melun-Villaroche (ULM aile haute; YUMA)
41 - ULM R'Lite aérodrome de Montargis-Vimory (autogire; ELA Eclipse)
42 - Fabricants d'autogire
43 - Autogire BRAKO Blaser
44 - Parachutisme FLY ATTITUDE
45 - Association SEGETA - Présidente Suzanne BOUQUET (suzanne.bouquet@wanadoo.fr)
46 - SEGETA, site archéologique
