Aix-les-Bains & Mt Revard
Prise de vues 3D mode POI - Survols virtuels GOOGLE EARTH et vols ULM ou drone
Mis à jour le 29/01/2026

La découverte du village Tipi - voir en particulier "Visitez le village Tipi" au milieu de la page - près d'Aix-les-Bains (8km Est) est l'occasion de faire des essais de présentation 3D sous HTML sur PC avec le gratuiciel Model Viewer et des fichiers GLB (Graphic Library Binary), en se passant du site spécialisé Sketchfab.

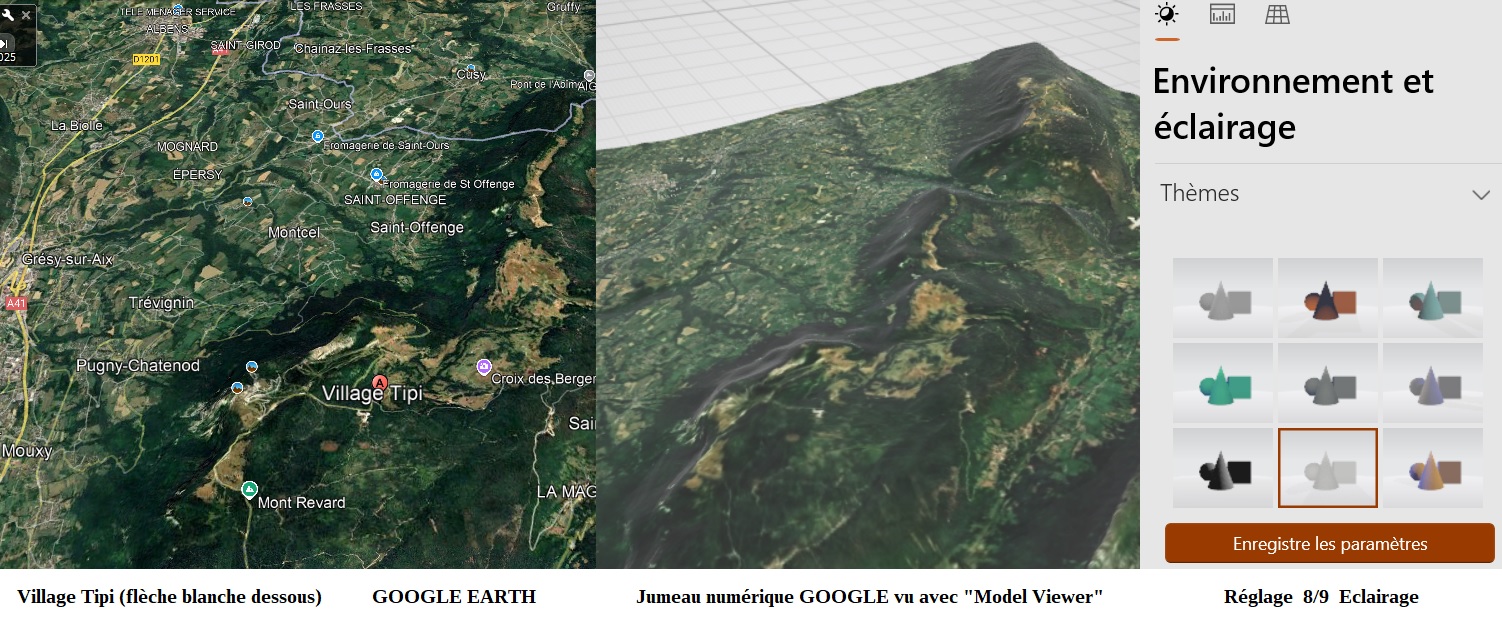

Fig 1 - Juxtaposition fenêtres GOOGLE EARTH sur Aix-les-Bains (à G) & Village Tipi avec MODEL VIEWER (à D)

L'objectif est de voir en 3D par des survols virtuels et un vol drone
- la position relative du village Tipi par rapport à Aix (survol virtuel),
- une résidence à Aix quand il y aura des "Bâtiments 3D" (survol virtuel)
- le village en gros plan (vol drone DJI; hauteur sol 60m, rayon hippodrome 60m, tilt caméra -45°).

1 - Survols virtuels

11 - Position relative Aix et village Tipi

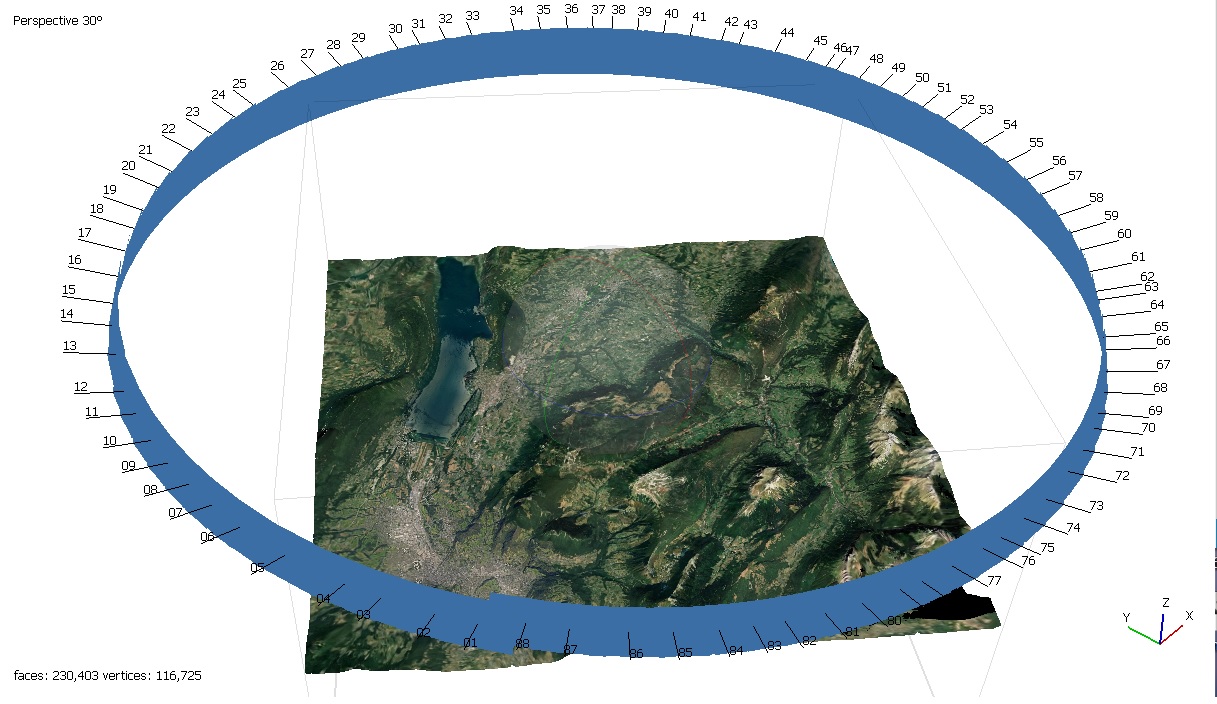

Fig 2 - Metashape - 88 photos - Alignement, Nuage, Maillage et Texture terminés

- Surface 3D par vol virtuel, recopies d'écran, traitement logicielMetashape
--- "Survol" 90 recopies d'écran, POI sur village Tipi, tilt image satellite 30°; 40min;
--- "Alignement" Le Plus Haut 10min (seules 88 recopies / 90 sont conservées car elles bouclent sur 360°) , "Nuage" Ultra Haut 34min, "Maillage" Qualité Ultra Haute Nb Face Haut 24min, Texture 4096 2min; 174MO, 1h10min;

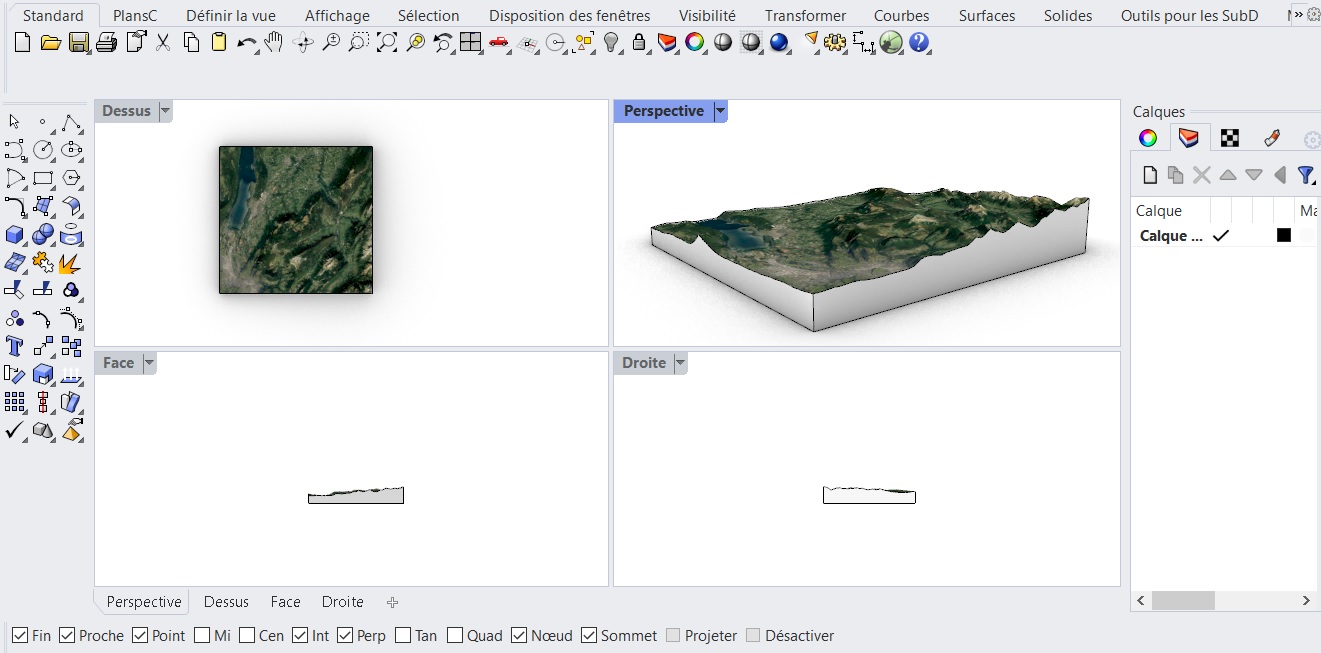

Fig 3 - Rhinoceros - 4 fenêtres - Jumeau (Dessus, Perspective, Face, Droite)

- Jumeau - Volume par découpage surface, création de 4 côtés et d'un fond, traitement logiciel Rhinoceros
--- 45min pour 4 côtés et 1 fond; sauvegarde jumeau Rhino aux formats OBJ, MTL, JPG; ouverture avec Metashape et sauvegarde en GLB
- Visualisation

Fig 4 - Jumeau "Aix / village Tipi" - Village Tipi sur GE dans G. de Fig 1, pastille rouge au-dessus "e" de village; sur jumeau dans D. de Fig 1, au Nord V blanc caractéristique dans clairière bordée par bois vert - Impression 3D en couleurs possible - Visionneuse 3D gratuite "Model Viewer" pour PC
(souris: molette pour zoomer, bouton G pour tourner axe vertical, bouton droit pour déplacer)
Visionneuse 3D payante "GLBee" pour PC et Mac disponible
(100$ / an correspondant au stockage sur site GLBee avec réglages possibles: Éclairage, Environnement, Réflexion).

12 - Résidence Aix
Il faudra attendre pour voir cette résidence en 3D. En Janvier 2026, à Aix-les-Bains, GOOGLE n'a pas encore créé de "Bâtiments 3D" permettant de faire les opérations suivantes avec cette option et l'option "Relief" cochées sur GOOGLE EARTH:
- Surface 3D par vol virtuel, recopies d'écran; traitement Metashape
- Volume par découpage surface, création de 4 côtés et d'un fond; traitement Rhinoceros
- Visualisation avec Model Viewer pour PC.
A Paris, totalement fait en 3D par GOOGLE, le jumeau 3D pour la partie basse de la rue Mouffetard avec l'église St Médard est affichée ci-dessous.

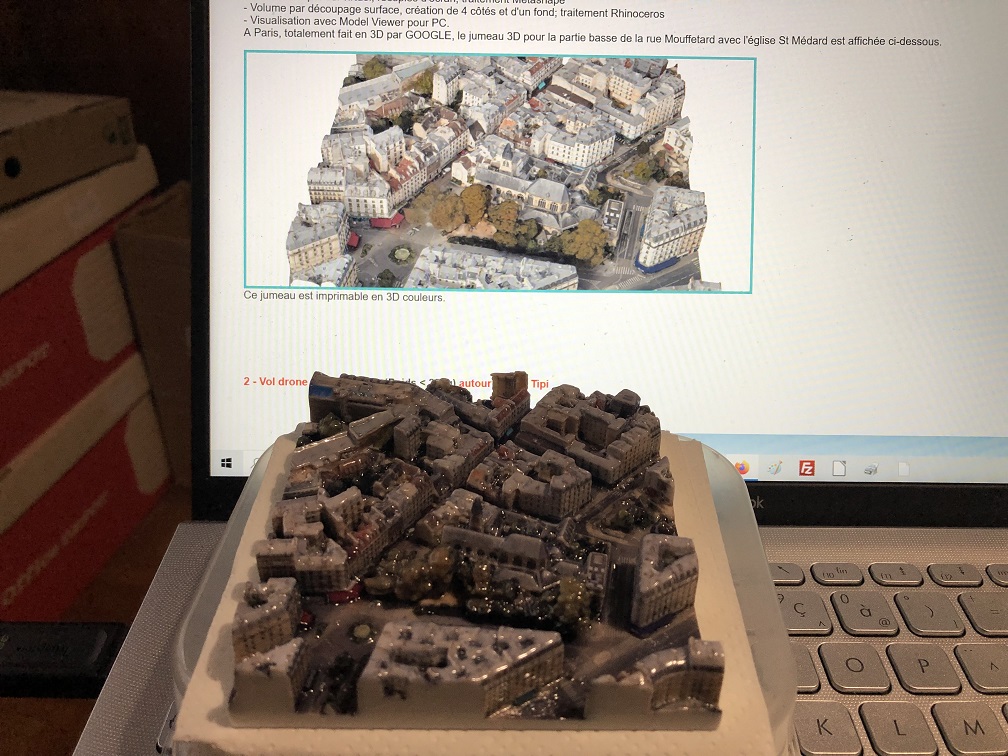

Jumeau 3D en couleurs posé sur clavier PC ASUS

2 - Vol drone DJI Mini 3 Pro (Poids < 250g) autour Village Tipi

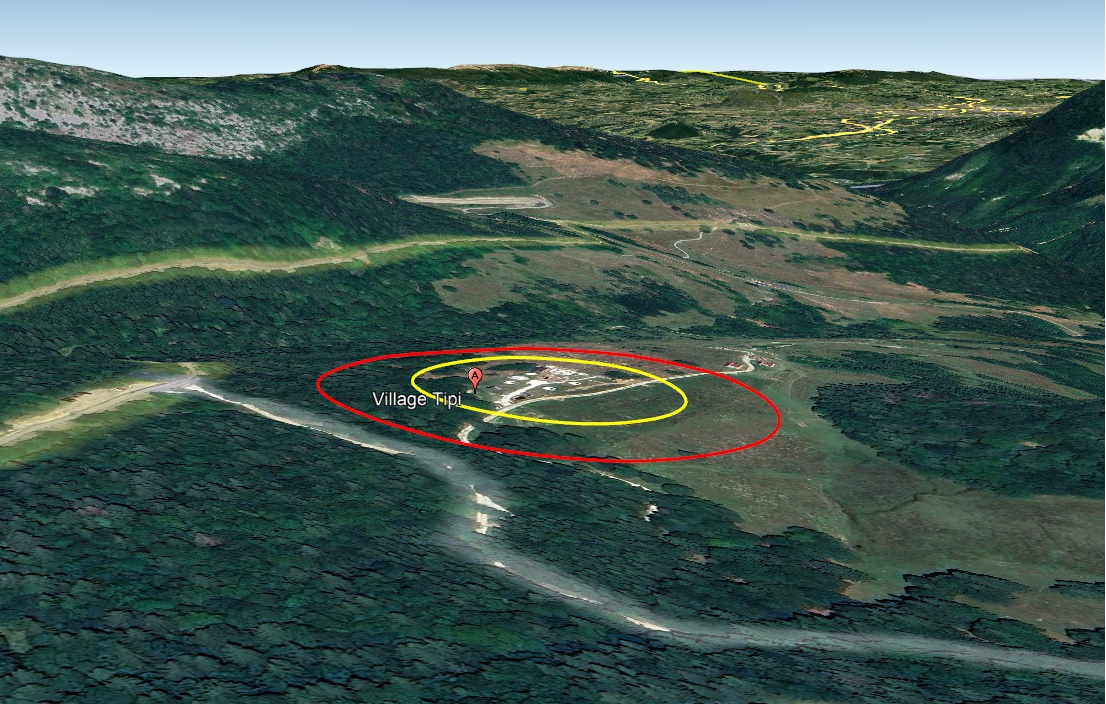

Fig 5 - GOOGLE EARTH - Rayon hippodrome Jaune 60m, Rouge 100m

Demander au propriétaire du village Tipi l'autorisation de faire son village en 3D; si oui, il recevra un lien vers site "Viewer GLBee" compatible PC et Mac, sinon pas de 3D à faire.
FUN PIXELPhotographe à Aix, contacté ce 26/01, étudierait la question du 3D par drone.

Si autorisation 3D, procédure possible:
- Préparation mission sur Google Earth (Fig 5 ci-dessus);
- Choix Pt décollage, POI matérialisé par grand cône signalisation rouge-blanc posé sur tabouret (cadrage dans rectangle vert); prise points de repère sol N-E-S-O pour pilotage si obligation de passer en manuel; Rayon hippodrome (60 ou 100m), Ht sol (60 ou 100m; fonction hauteur moyenne des arbres et dénivelée dans cuvette Tipi) avec tilt caméra - 45°
- Vol en mode "active track/POI" (rectangle vert), déclenchement manuel des photos (cercle s'arrête de tourner autour bouton déclenchement quand photo précédente est enregistrée; 2 sec environ);
- Photogrammétrie Surface 3D entre 80 et 120 photos (envoi WE TRANSFER); traitement Metashape (CDG);
- Création Volume par découpage surface, création de 4 côtés et d'un fond; traitement Rhinoceros (CDG);
- Visualisation (.glb)


Fig 6 - Image GOOGLE EARTH< - Le belvédère du Revard

Essayer de faire en 3D le belvédère du Revard
- soit avec drone décollant du parking au-dessus après avoir vérifié qu'il n'y a pas de parapentiste en vol
- soit avec hélico DYNALI H3 décollant de la base ULM de Lavours
