Mission de photogrammétrie en Mai 2023 - Château du maréchal Lyautey à Thorey
Mis à jour le 04/07/2023

Il les a déjà utilisées avec des sites dédiés pour préserver la mémoire de son grand-père Franchet d'Espèrey (FDE), ancien commandant des Troupes du Maroc Occidental (TMO) sous les ordres de Lyautey en 1912-1913 (voir le chapitre 23 à la page 9 de la table des matières des "Mémoires de FDE"):
- Sketchfab: voir la reconstruction 3D par photogrammétrie (80 photos obliques se recouvrant prises avec un Nikon D750 à partir d'un autogire) du manoir de Perros ayant appartenu à Franchet d'Espèrey;
- Klapty: voir la visite virtuelle du salon du manoir avec des QR codes, des jumeaux numériques remplaçant les bronzes et bâtons faisant partie de la donation CDG-FDE 2021-2022 (461 souvenirs militaires) au musée de l'Armée: cliquez en bas et à droite sur 3e logo "plan de sol" pour se déplacer de photo 360° en photo 360° faites avec double "fish-eye" Ricoh Theta X.

Le plus simple est de faire une présentation 3D à la fondation Lyautey de ce qui existe sur FDE par visioconférence ZOOM. L'initiateur du projet peut envoyer au président, au secrétaire général de la Fondation et de l'Association Lyautey, au contact-presse intéressés, une invitation en Avril pour un créneau de 1h à partir de 14h30 un lundi ou un mercredi. Au président de lui indiquer la date choisie.
Date choisie 05/04/2023: ZOOM de 42 minutes intitulé Lyautey-FDE-Potamai sur chaîne YOUTUBE.

En Mai, un ami pilote autogire aidera le photographe 3D à faire, quand il sera disponible dans un créneau ciel gris (éclairage uniforme N, S, E, O) de préférence à ensoleillé (ombres portées), trois prise de vues aériennes:
- Priorité 1, le château de Thorey se trouvant dans le 209° à 31km de l'aérodrome de Nancy-Essey;
- Priorité 2, la basilique Notre-Dame de Sion (4.3km dans le 109° de Thorey);
- Priorité 3, les communs de l'ancien château de Lyautey à Crévic (14km dans le 116° de l'aérodrome).

1 - Moyens disponibles

Photo faite avec iPhone 8
en
Réalité (Peugeot 208; au sol avant D voiture, sac Nikon Sony, drone MAVIC PRO avec papiers DGAC sur journal, sac Ricoh Theta X avec monopode, mât télescopique avec fixations Takeway pour Sony A6000)
Augmentée (autogire MTO Sport dessiné en 3D avec Sketchup, sauvegardé sur Sketchfab et superposé à la photo prise au moment du déclenchement de la prise de vue)

2 - Histoire

21 - Maréchal Lyautey - Biographie Académie Française - Biographie Grand Couronné (§7 descendants de son frère, Raoul Lyautey)

Mausolée à Rabat (parc de la Résidence) puis sous le dôme des Invalides à Paris

22 - Inès Lyautey - Biographie

Inès de Bourgoing Fortoul

23 - LYAUTEY LE MAROCAIN Double bataille de la Fondation Lyautey en France et de l'Association CASAMÉMOIRE au Maroc pour la mémoire des hommes et des lieux (Noozy TV 52 minutes)
Récupérer si possible les fichiers 3D (Archicad; formats OBJ, MTL, JPG) des plans faits sous Archicad présentés à 44m30s par architecte en charge suivi rénovation château de Thorey.
Objectif possible: visualisation 3D sur Sketchfab; voir exemple AUTOCAD par un élève ESTP.

24 - Château de Thorey

Château de Thorey - Image satellite Google Earth

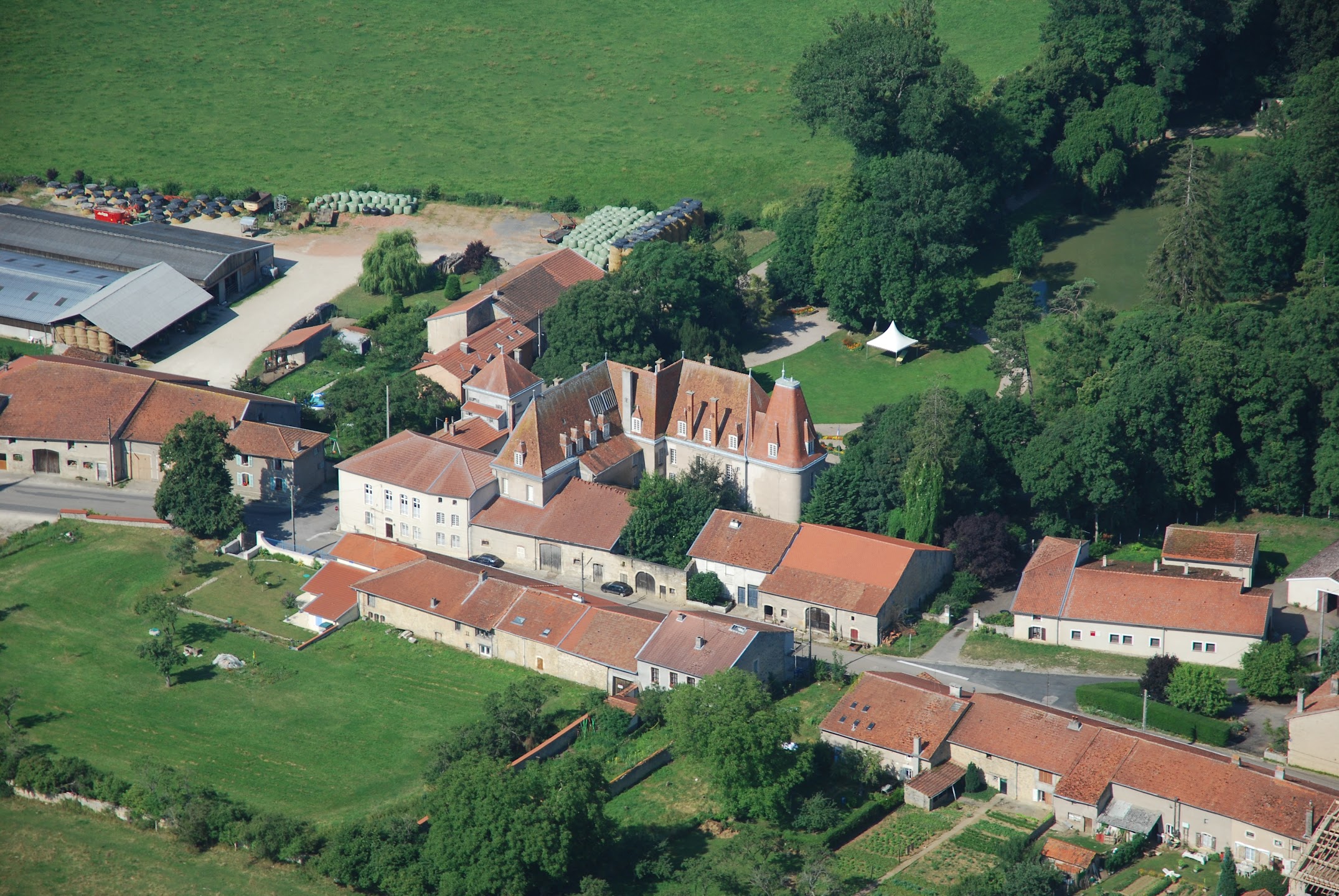

Voir Photo aérienne (façade Est) prise par N. Guirkinger (Local Guide Google Earth)
Voir Photo aérienne (façade Ouest) prise par N. Guirkinger (Local Guide Google Earth)
Voir Photo (façade Ouest) prise par S. Giroux (Local Guide Google Earth)
Voir Reportage de la radio-télévision sarroise sur le château du maréchal Lyautey
Descriptif du Ministère de la culture avec diaporama de 20 photos

25 - Association Casa Mémoire

Casablanca - Image extraite ("Oncle Hubert" 30m03s) du film LYAUTEY LE MAROCAIN fait par "Casa Mémoire"
Claude Jamati face au visage de Lyautey peint sur le pignon d'un des bâtiments du lycée Lyautey au 260 Bd Ziraoui
Auteur Street Art du visage ??? - Réalisation en ???
Street Art à Casablanca
Lycée Lyautey et Street Art

3 - PrépaMis

31 - Château de Thorey

311 - HIPPODROME en virage à droite = Photo A5 = Points de repère à mémoriser par pilote et photographe

La photo A5 (recopie d'écran Google Earth) indique les points de repère sur 2 hippodromes (Hauteurs AGL 230m puis 420m) à suivre autour du château - Point Of Interest - au centre du petit cercle jaune de 50m de rayon.
Les points de repère sont à mémoriser
- pilote: boucler sur le même point l'hippodrome à suivre 3 fois de suite (choix de la meilleure suite de photos par le photographe au moment du dépouillement),
- photographe: déclencher l'intervallomètre de la prise de vues sur ce même point puis maintenir viseur APN sur Point Of Interest.

Petit cercle jaune Rayon 50m - Point Of Interest = Château de Thorey
Cercle rouge Rayon 400m (Vi 115km/h, Ht AGL 230m) - 6 points de repères (démarrer photos, boucler l'hippodrome)
Cercle brun clair Rayon 600m (Vi 115km/h, Ht AGL 350m) - 4 points de repères (démarrer photos, boucler l'hippodrome)

312 - PLAN DE VOL = Photographe pour Pilote = trace enregistrée sur GPSmap 96c GARMIN

Google Earth - Préparation de mission - Route à suivre en blanc avec les 3 hippodromes de rayon 400m

Carte aéro 1/500 000 OACI - Préparation de mission - Pastilles jaunes = Thorey, Basilique, Crevic

Préparation de mission sur PC avec 3 gratuiciels:
a) Gratuiciel Google Earth Pro = "Trajet" à introduire par WP (point sur écran) puis à enregistrer format .kml;
b) Gratuiciel GPS Babel = charger "Trajet .kml" pour le passer au format .xml (puis .gpx par simple changement manuel au clavier);
c) Gratuiciel Easy GPS = relier par cable "GPSmap 96c GARMIN" à PC; sur Easy GPS, menu "Send to GPS" (x fois à cause connectique ?);

GARMIN - "Tra3obj" en rouge sur carte vectorielle - En vol, ZOOMer avec "IN", pour avoir hippodrome au complet sur l'écran

Le Garmin est sur la planche de vol du pilote (16x23cm; cuisse G) avec les photos A5; pour ne pas avoir de masquage, son antenne extérieure est scotchée sur le haut du tableau de bord.

Le photographe déclenche son intervallomètre sur un des points identifiés en liaison avec le pilote puis maintient le viseur de l'APN pendant les 3 tours sur le Point Of Interest.
Autogire en tandem: il est en place arrière, avec les mêmes photos A5 sur sa planche de vol (16x23cm; cuisse G);
Autogire en côte à côte: il est en place droite et utilise les photos A5 mises en commun avec le pilote via pages à tourner album photos A5.

La durée totale du vol est d'environ 1 heure 30 minutes à partir d'Essey-les-Nancy pour photogrammétrer Thorey, Notre-Dame de Sion et Crévic..

32 - Notre-Dame de Sion

En bas et à droite Notre-Dame de Sion sur la colline de Sion - 4.3km dans le 109° de Thorey
Petit cercle jaune Rayon 50m - Point Of Interest = Basilique
Cercle rouge Rayon 400m (Vi 115km/h, Ht AGL 500m) - 4 points de repères (démarrer photos, boucler l'hippodrome)

33 - Emplacement Google Earth des communs reconstruits de l'ancien château de Lyautey (Xavier Mersch) à Crévic

Crévic
Images - Est / CREVIC
Petit cercle jaune Rayon 50m - Point Of Interest = Communs ancien château au Sud du tennis indiqués par Chantal Didier, maire de Crévic (05/04/2023)
Cercle rouge Rayon 400m (Vi 115km/h, Ht AGL 215)
Cercle brun Rayon 700m (Vi 115km/h, Ht AGL 400)

Positions relatives Essey, Thorey, Sion et Crévic

Crévic - Rue Lyautey - Communs reconstruits de l'ancien château au Sud du tennis (Xavier Mersch)

34 - Tombe de Inès Lyautey au cimetière de Thorey (au fond, dernière à G en regardant la croix; voir photo au §22): à faire en 3D par photogrammétrie au sol avec trépied (POI, 3 couches, emplacements marqués au sol avec 40 anneaux de rideau) - Possibilité de faire prendre les 40x3 photos par un groupe de 40 personnes (enfants de l'école Marvingt, habitants de Thorey) travaillant successivement pour une mémoire commune matérialisée par une maquette sortie sur imprimante 3D.

4 - Créneaux de vol avec photogrammétrie

Trois créneaux possibles fonction de la météo (prévisions météo France GRAND EST) et de la disponibilité du pilote pour un vol de 1h30 avec vol bis possible le lendemain si Pb photos.
P1: possible; rendez-vous 15/05 11h30 PARAFLY; voler en priorité à hauteur AGL 230m sur hippodrome ROUGE
point météo France du 14/05 à 8h30
- lundi 15: matin/a.midi = Éclaircies 12° 10km/h NO / Éclaircies 17° 15km/h NO
- mardi 16: matin/a.midi = Pluies éparses 9° 25/25km/h N / Pluies éparses 13° 25/25km/h N
- mercredi 17: matin/a.midi = Éclaircies 9° 20km/h N / Éclaircies 9° 25/50km/h N
P2: mardi 23/05 après-midi au jeudi 25/05; voler à hauteur AGL 350m sur hippodrome ORANGE, si photos AGL 230m ont été faites
P3: mercredi 31/05 apès-midi au vendredi 02/06

P1: dimanche 14/05 9h = contact téléphonique pilote = OK pour 11h30 PARAFLY lundi 15/O5.

P2: lundi 22/05 18h = contact téléphonique pilote = OK pour 11h PARAFLY mardi 23/O5.

5 - Prises de vues 360°x180° au sol

Les prises de vues en extérieur au sol se feront après la prise de vues aériennes, en liaison avec le président ou le secrétaire général pour 2 vues 360° dans l'enceinte du château:
- à partir parc, façade Ouest;
- à partir petite cour rectangulaire, façades Sud, Ouest, Nord)
dans un des créneaus de 3 jours (P1, P2, P3).
Dans un deuxième temps, après présentation des photos au président (visioconférence ZOOM) via un lien vers la plateforme Klapty, elles pourront se faire en intérieur selon un "plan de sol" à définir avec le président, si possible dans un créneau fermé au public.

6 - Traitement des photos

"Plan de sol" Klapty - Présentation de 10 photos 360° et de 4 reconstructions 3D (cercles jaunes)
Aérodrome avec M24, pilote, installation GPS cockpit (2 photos 360°),
Thorey-Lyautey (3 photos 360°: 1 extérieur enceinte (angle maison-tour); 2 intérieur enceinte (façade Ouest depuis parc, petite cour rectangulaire)
Cimetière Thorey-Lyautey (2 photos 360°; entrée, tombe Inès avec la croix du fond),
Basilique Notre-Dame de Sion (2 photos 360°),
Crévic (1 photo 360° devant les anciens communs refaits).

S'il le souhaite, deux dates possibles de visioconférence ZOOM (mardi ou jeudi 14h30-15h30) sont à donner avant le 24 Juin à CDG par le président pour lui expliquer le fonctionnement de la Visite virtuelle Klapty incluant les reconstructions 3D par photogrammétrie oblique en l'air (Chàteau de Thorey-Lyautey, Basilique Notre-Dame de Sion, communs de l'ancien château de Crévic) et au sol (Buste de Lyautey au bout du parc en bordure de l'étang).
